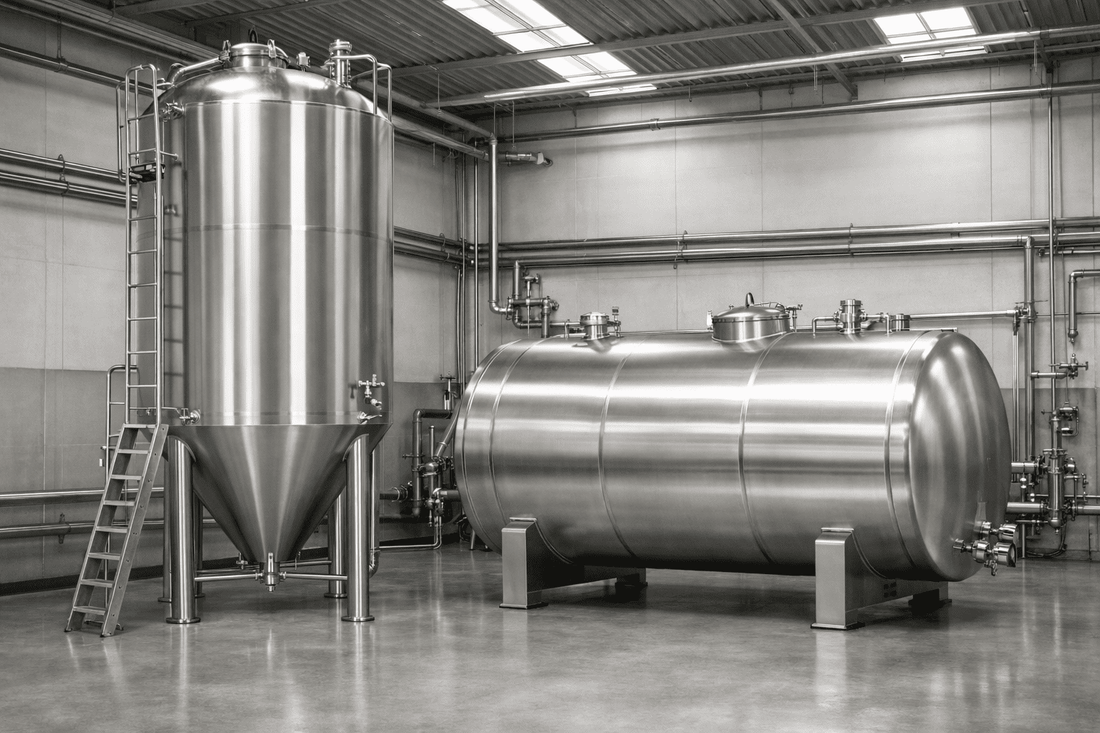

Serbatoi verticali o orizzontali: come decidere
Share
Perché la scelta tra verticale e orizzontale non è banale
La configurazione di un serbatoio – verticale o orizzontale – influisce su sicurezza, efficienza operativa, pulibilità, gestione degli spazi e qualità del prodotto. La scelta non riguarda solo l’ingombro: incide su stratificazione termica, drenaggio, stabilità, accessibilità per manutenzione e modalità di utilizzo.
In molti casi la decisione viene presa per abitudine o vincoli strutturali dell’impianto. Una valutazione tecnica preliminare consente invece di evitare inefficienze operative e costi indiretti nel tempo.
Contesto tecnico essenziale
La differenza principale tra le due configurazioni riguarda la distribuzione dei carichi, il comportamento del fluido e l’interazione con lo spazio disponibile.
- Serbatoi verticali: sviluppo in altezza, ingombro a terra ridotto, scarico gravitazionale più efficace.
- Serbatoi orizzontali: sviluppo in lunghezza, baricentro basso, maggiore stabilità e accessibilità laterale.
La configurazione ottimale dipende da fattori combinati: spazio disponibile, processo, tipo di fluido, requisiti di pulizia e modalità di movimentazione.
Matrice decisionale: quando scegliere verticale o orizzontale
| Criterio | Verticale | Orizzontale |
|---|---|---|
| Spazio disponibile | Ideale con superficie limitata e altezza disponibile. | Adatto in locali bassi o con vincoli di altezza. |
| Stabilità strutturale | Richiede basamento adeguato e ancoraggio. | Baricentro basso, maggiore stabilità intrinseca. |
| Scarico e drenaggio | Scarico completo più semplice con fondo conico. | Possibili ristagni se non progettato con pendenze adeguate. |
| Stratificazione termica | Favorisce stratificazione verticale (utile o critica secondo il processo). | Distribuzione termica più uniforme lungo l’asse. |
| Accessibilità manutentiva | Interventi in quota, possibili necessità di scale o piattaforme. | Accesso facilitato ai bocchelli e alle superfici laterali. |
| Movimentazione e trasporto | Più complessa per altezze elevate. | Più semplice su pianali e durante installazione. |
| Applicazioni tipiche | Stoccaggio, fermentazione, processi con scarico completo. | Trasporto, buffer di processo, installazioni mobili. |
Applicazioni pratiche: esempi realistici
Quando il verticale è la scelta più efficiente
- Stoccaggio di liquidi alimentari con necessità di svuotamento completo.
- Fermentazioni dove la stratificazione controllata è parte del processo.
- Impianti con superficie limitata ma altezza disponibile.
Quando l’orizzontale è la soluzione più razionale
- Installazioni in locali con altezza ridotta.
- Serbatoi destinati al trasporto o skid mobili.
- Processi che richiedono accesso frequente ai bocchelli laterali.
▶ Approfondimento: impatto sul CIP e sulla pulibilità
Nei serbatoi verticali la gravità favorisce il drenaggio delle soluzioni di lavaggio, riducendo i residui. Nei modelli orizzontali è fondamentale progettare correttamente le pendenze e la posizione degli spray ball per evitare ristagni.
Errori comuni e falsi miti
▶ Errore ricorrente da evitare: scegliere solo in base allo spazio
Adattare il serbatoio allo spazio disponibile senza considerare il processo porta spesso a inefficienze operative, difficoltà di pulizia e costi di manutenzione più elevati.
▶ Perché “orizzontale = più stabile” non è sempre vero
La stabilità dipende anche da fondazioni, ancoraggi e condizioni di esercizio. Un serbatoio verticale correttamente installato può garantire livelli di sicurezza equivalenti o superiori.
▶ Falso mito: il verticale è sempre più difficile da pulire
Con un sistema CIP progettato correttamente, i serbatoi verticali possono risultare più efficienti nella rimozione dei residui grazie al drenaggio gravitazionale.
Come valutare correttamente la scelta
- Analizzare il processo: stoccaggio, miscelazione, fermentazione, buffer.
- Valutare lo spazio disponibile in altezza e superficie.
- Considerare pulibilità, drenaggio e gestione dei residui.
- Verificare accessibilità per manutenzione e sicurezza.
- Stimare costi indiretti legati a operatività e manutenzione.
Non esiste una configurazione universalmente migliore: la scelta corretta è quella che riduce complessità operative e rischi nel contesto specifico di utilizzo.
Conclusione tecnica
La configurazione verticale o orizzontale non è una scelta estetica né una semplice risposta a vincoli di spazio. È una decisione progettuale che influisce su efficienza, sicurezza, pulibilità e gestione operativa. Utilizzare una matrice decisionale consente di individuare la soluzione più coerente con il processo e prevenire criticità future.
