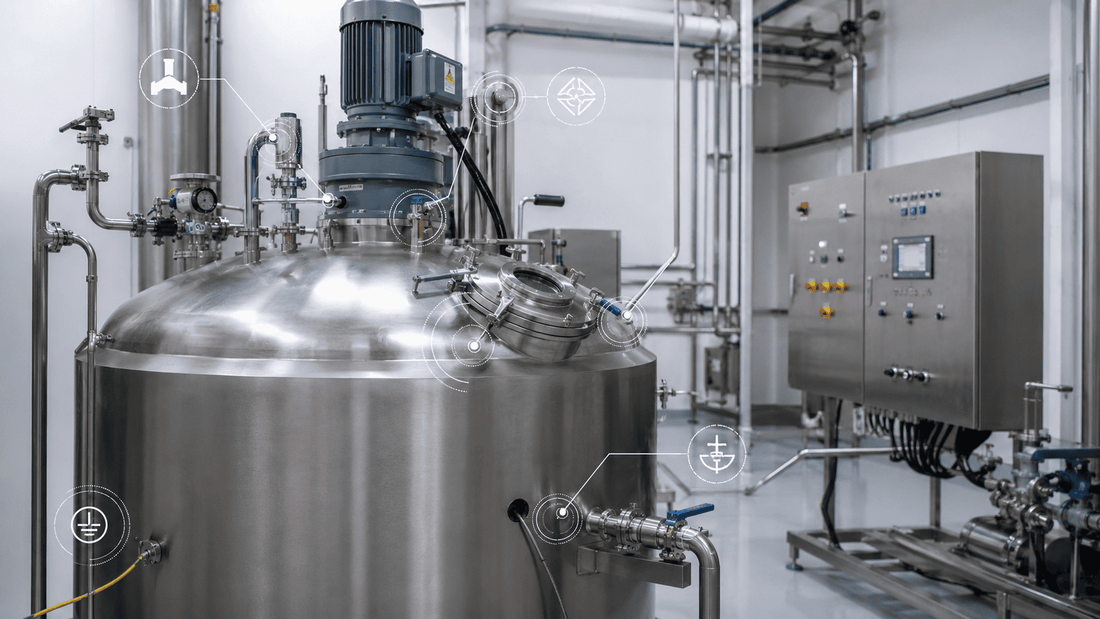

Serbatoi e ambienti ATEX: quando il tema va affrontato subito
Share
La domanda da fare prima del serbatoio
In molti impianti il tema ATEX emerge troppo tardi: quando il serbatoio è già stato scelto, quando l’accessorio è già montato, oppure quando l’impianto deve essere messo in funzione e qualcuno chiede: “Ma questa zona è classificata?”.
È un errore frequente, soprattutto nei settori alimentare, enologico, cosmetico e chimico leggero, dove il rischio di atmosfera esplosiva viene spesso associato solo a raffinerie, solventi industriali o grandi impianti chimici. In realtà, vapori alcolici, polveri organiche, detergenti, aromi, estratti, oli essenziali e alcune fasi di lavaggio o travaso possono creare condizioni da valutare con attenzione.
Un serbatoio “in acciaio inox” non è automaticamente adatto o non adatto ad ambienti ATEX. Il punto non è solo il materiale costruttivo, ma l’insieme di sostanza contenuta, ambiente di installazione, accessori, componenti elettrici, organi in movimento, procedure operative e classificazione dell’area.
⚙️ ATEX in parole pratiche: non è una sigla da aggiungere alla fine
ATEX riguarda le atmosfere potenzialmente esplosive, cioè miscele di aria e sostanze infiammabili sotto forma di gas, vapori, nebbie o polveri che, in determinate condizioni, possono incendiarsi e propagare una combustione rapida.
Nel caso dei serbatoi, il tema può riguardare almeno tre aree diverse:
- l’interno del serbatoio, se contiene o può sviluppare vapori, gas o polveri combustibili;
- l’area esterna attorno a boccaporti, sfiati, valvole, scarichi, pompe, agitatori o punti di travaso;
- gli accessori installati sul serbatoio, come motori, sensori, quadri, celle di carico, elettrovalvole, riscaldatori o sistemi di controllo.
Per questo il tema va affrontato subito, prima della progettazione di dettaglio. Non basta chiedere “un serbatoio ATEX”. Bisogna chiarire che cosa sarà contenuto, come sarà usato, dove sarà installato e quali componenti potranno diventare possibili sorgenti di innesco.
La classificazione ATEX dell’ambiente non la stabilisce il costruttore del solo serbatoio in modo isolato. Normalmente deriva dalla valutazione del rischio dell’utilizzatore, integrata con le informazioni tecniche su prodotto, processo, ventilazione, emissioni prevedibili e modalità operative.
🧭 Chiarimento guidato: le 6 domande da fare prima
Il modo più corretto per affrontare il tema non è partire dal certificato, ma dalle condizioni reali di utilizzo. Di seguito un percorso guidato per capire quando il tema ATEX deve entrare subito nella conversazione tecnica.
1. Che cosa contiene il serbatoio?
La prima domanda riguarda la sostanza. Alcuni prodotti sono evidentemente critici, come solventi infiammabili, alcoli ad alta gradazione o miscele con vapori facilmente infiammabili. Altri sono meno intuitivi: polveri alimentari, zuccheri, farine, amidi, aromi in polvere, estratti vegetali secchi o ingredienti cosmetici pulverulenti possono generare atmosfere esplosive se dispersi in aria nelle condizioni adatte.
| Situazione | Perché va valutata | Attenzione pratica |
|---|---|---|
| Vino, distillati, soluzioni idroalcoliche | Possibile presenza di vapori alcolici, soprattutto in fasi di travaso, lavaggio, apertura o riscaldamento. | La gradazione, la temperatura e la ventilazione cambiano molto la valutazione. |
| Oli essenziali, aromi, profumi, estratti | Alcune sostanze possono sviluppare vapori infiammabili o miscele critiche. | Servono schede di sicurezza aggiornate e dati di processo realistici. |
| Polveri alimentari o cosmetiche | Le polveri combustibili disperse in aria possono creare atmosfere esplosive. | Il rischio può aumentare durante carico, scarico, dosaggio, filtrazione o pulizia. |
| Detergenti e sanitizzanti | Alcuni prodotti di lavaggio possono essere infiammabili o generare vapori critici. | Non va valutato solo il prodotto finale, ma anche le fasi di lavaggio. |
2. Il rischio nasce dentro o fuori dal serbatoio?
Un errore comune è pensare solo all’ambiente esterno. In realtà, l’atmosfera potenzialmente esplosiva può formarsi anche all’interno del serbatoio. Questo è particolarmente importante quando sono presenti vapori infiammabili nello spazio di testa, quando il serbatoio viene aperto, inertizzato, lavato, riscaldato o svuotato.
All’esterno, invece, i punti critici sono spesso localizzati: sfiati, valvole di sicurezza, boccaporti, pompe, tenute, scarichi, connessioni flessibili e aree di travaso. In molti casi non è tutto il locale a essere critico, ma una zona specifica attorno a un possibile punto di emissione.
La differenza tra atmosfera interna ed esterna non è un dettaglio. Può influenzare la scelta di agitatori, strumenti di misura, tenute, sfiati, valvole, sistemi di inertizzazione, collegamenti equipotenziali e procedure di apertura.
3. Dove sarà installato il serbatoio?
Lo stesso serbatoio può avere implicazioni diverse se installato in un locale chiuso, in un ambiente ben ventilato, all’esterno, vicino a una linea di travaso o in prossimità di altri impianti. La ventilazione, naturale o forzata, può incidere molto sulla probabilità che una miscela pericolosa si accumuli.
Prima di definire il serbatoio occorre quindi sapere se l’area è già stata classificata. Se non lo è, serve una valutazione specifica. Una richiesta generica del tipo “ci serve un serbatoio per ambiente ATEX” è incompleta: bisogna conoscere almeno zona, gruppo, categoria richiesta, tipo di atmosfera prevista e temperatura ammissibile.
4. Il serbatoio è passivo o ha componenti che possono innescare?
Un serbatoio statico, senza organi in movimento e senza componenti elettrici, presenta un profilo diverso rispetto a un serbatoio con agitatore, motore, quadro, resistenze, sensori, pompe o strumenti di controllo. Questo non significa che il serbatoio statico sia automaticamente “fuori tema”, ma che l’analisi cambia.
Le possibili sorgenti di innesco non sono solo elettriche. Possono riguardare anche cariche elettrostatiche, superfici calde, attriti, urti meccanici, scintille, accumulo di polveri, tenute surriscaldate o componenti non idonei all’ambiente di installazione.
▶ Approfondimento: perché un motore cambia tutto
Quando un serbatoio viene equipaggiato con un agitatore motorizzato, non si sta più valutando solo un contenitore. Entrano in gioco motore, riduttore, albero, tenute, eventuali sensori, temperatura superficiale, continuità elettrica, protezione meccanica e manutenzione. In ambiente classificato, questi elementi devono essere coerenti con la zona e con il tipo di atmosfera prevista.
5. Quali operazioni avvengono durante l’uso normale?
La valutazione ATEX non riguarda solo la fotografia dell’impianto fermo. Occorre osservare il processo: carico, scarico, miscelazione, riscaldamento, raffreddamento, lavaggio, apertura dei chiusini, campionamento, manutenzione, pulizia e gestione delle anomalie prevedibili.
Una miscela può essere non critica a temperatura ambiente, ma diventare più problematica se riscaldata. Una polvere può essere stabile nel contenitore, ma diventare pericolosa durante il carico pneumatico o il dosaggio. Una soluzione può sembrare innocua nel prodotto finito, ma richiedere attenzione durante la fase di preparazione.
6. Quali documenti tecnici sono disponibili?
Per valutare correttamente il tema servono informazioni tecniche concrete. Le più utili sono:
- schede di sicurezza delle sostanze utilizzate;
- descrizione del processo e delle fasi operative;
- temperatura e pressione di esercizio previste;
- modalità di carico, scarico, lavaggio e apertura;
- classificazione dell’area, se già disponibile;
- presenza di ventilazione o aspirazione localizzata;
- elenco degli accessori richiesti sul serbatoio;
- eventuali procedure interne di sicurezza già adottate.
Senza questi dati, una richiesta ATEX rischia di produrre una soluzione formalmente rassicurante ma tecnicamente incompleta. Il certificato di un singolo componente non risolve da solo la valutazione dell’impianto.
📌 Quando il tema va affrontato subito
Ci sono situazioni in cui il tema ATEX deve entrare nella discussione fin dall’inizio, non come verifica finale. In particolare quando:
- il serbatoio contiene alcoli, solventi, miscele infiammabili o prodotti con vapori combustibili;
- sono previste polveri organiche o combustibili, anche in ambito alimentare o cosmetico;
- il serbatoio lavora con riscaldamento, evaporazione, agitazione o ricircolo;
- sono presenti boccaporti aperti, sfiati, valvole o punti di emissione verso l’ambiente;
- l’installazione avviene in un locale chiuso o scarsamente ventilato;
- sono presenti motori, sensori, quadri, pompe, resistenze o strumenti elettrici;
- il cliente ha già una classificazione di zona o un DVR che segnala rischio esplosione;
- il processo prevede operazioni di travaso, dosaggio o movimentazione di sostanze infiammabili.
In questi casi, rimandare il tema significa esporsi a modifiche costose, ritardi, rifacimenti documentali o scelte tecniche non coerenti con l’uso reale.
🧪 Esempi realistici: dove nasce l’equivoco
| Caso pratico | Valutazione corretta | Errore da evitare |
|---|---|---|
| Serbatoio per soluzione idroalcolica cosmetica | Valutare vapori, temperatura, ventilazione, agitazione, sfiati e componenti elettrici. | Considerare sufficiente il fatto che il serbatoio sia in inox. |
| Miscelatore per polveri alimentari | Valutare dispersione di polvere, carico, scarico, pulizia, motore e continuità elettrica. | Pensare che il rischio ATEX riguardi solo gas e solventi. |
| Serbatoio vino con lavaggi e vapori alcolici | Valutare le fasi operative, non solo il prodotto in stoccaggio. | Limitarsi alla gradazione media del prodotto finito. |
| Serbatoio statico installato in zona classificata | Verificare accessori, messa a terra, componenti installati e compatibilità con l’area. | Trattare il serbatoio come elemento isolato dal contesto. |
🚫 Errori comuni, falsi miti e valutazioni sbagliate
“Mi basta comprare un serbatoio ATEX”
È una semplificazione pericolosa. ATEX non è una caratteristica unica e generica. Bisogna sapere per quale zona, quale tipo di atmosfera, quale categoria, quale temperatura superficiale e quali condizioni operative si sta progettando.
“Se non ci sono solventi, non c’è rischio”
Non sempre. Le polveri combustibili possono essere rilevanti anche in produzioni alimentari, cosmetiche o di ingredienti naturali. Il rischio non dipende dal nome commerciale del prodotto, ma dalle sue proprietà e dal modo in cui viene movimentato.
“Il problema riguarda solo i componenti elettrici”
No. I componenti elettrici sono importanti, ma non sono l’unica possibile sorgente di innesco. Attrito, cariche elettrostatiche, superfici calde, urti, cuscinetti, tenute e parti meccaniche possono essere rilevanti.
“La zona ATEX la decide il fornitore del serbatoio”
Il fornitore può supportare la scelta tecnica, ma la classificazione dell’area nasce dalla valutazione del luogo di lavoro e del processo. Senza questa informazione, il costruttore può solo formulare ipotesi, che devono poi essere confermate dal soggetto responsabile della sicurezza dell’impianto.
▶ Errore ricorrente da evitare
Chiedere un’offerta per un serbatoio standard e aggiungere dopo, magari a ordine già confermato, che sarà installato in zona classificata. In molti casi questo cambia accessori, componenti, documentazione, marcature, costi e tempi. Non è una nota a margine: è un dato di progetto.
Applicabilità reale: quando serve una valutazione specifica
Non tutti i serbatoi richiedono soluzioni ATEX. Un serbatoio per acqua, mosto non alcolico, prodotti non infiammabili o liquidi non critici, installato in ambiente ordinario e senza componenti a rischio, può non richiedere particolari misure ATEX. Ma questa conclusione deve derivare da una valutazione, non da un’abitudine.
In termini pratici, la domanda corretta non è: “Questo serbatoio è ATEX?”. La domanda corretta è: “Quali atmosfere potenzialmente esplosive possono formarsi durante l’uso previsto e quali parti dell’attrezzatura devono essere idonee a quelle condizioni?”.
Per una scelta coerente è utile distinguere tra serbatoio, accessori installati, impianto circostante e procedure operative. Un componente marcato ATEX non rende automaticamente ATEX l’intero insieme, così come un serbatoio non marcato non esclude automaticamente la necessità di valutare l’area.
Una traccia pratica per impostare la richiesta tecnica
Quando si richiede un serbatoio destinato a un processo potenzialmente critico, conviene fornire fin dall’inizio alcune informazioni minime. Questo riduce equivoci, varianti successive e scelte non compatibili con l’impianto reale.
| Informazione da comunicare | Perché è utile |
|---|---|
| Prodotto contenuto e scheda di sicurezza | Permette di valutare infiammabilità, vapori, polveri e limiti di utilizzo. |
| Temperatura di lavoro e lavaggio | La temperatura può modificare evaporazione, pressione di vapore e rischio di emissione. |
| Classificazione dell’area | Consente di scegliere componenti coerenti con zona e tipo di atmosfera. |
| Accessori richiesti | Motori, sensori, pompe, valvole e resistenze possono modificare la valutazione. |
| Fasi operative previste | Carico, scarico, miscelazione, apertura e pulizia possono essere più critici dello stoccaggio. |
La scelta migliore nasce prima della richiesta d’offerta
Il tema ATEX va affrontato subito quando esiste anche solo il dubbio ragionevole che possano formarsi vapori, gas, nebbie o polveri combustibili. Anticipare la valutazione non significa complicare inutilmente il progetto: significa evitare di progettare al buio.
Una scelta consapevole parte da dati chiari: sostanza, processo, ambiente, accessori e classificazione dell’area. Solo a quel punto si può capire se servono componenti specifici, misure costruttive, messa a terra, inertizzazione, ventilazione, protezioni particolari o semplicemente una conferma documentata che il rischio non è pertinente.
In ambito industriale, la sicurezza raramente nasce da una sigla aggiunta alla fine. Nasce da una domanda posta al momento giusto. Nel caso dei serbatoi destinati ad ambienti potenzialmente esplosivi, quel momento è l’inizio del progetto.
