Riscaldare un serbatoio: resistenze, fasce, acqua calda o circuito esterno?
Share
Generare calore è relativamente semplice. Trasferirlo al prodotto in modo uniforme e controllato lo è molto meno.
La soluzione corretta dipende dal fluido, dal tempo disponibile, dalla temperatura superficiale ammessa e dalla possibilità di movimentare il contenuto.
Quando si deve riscaldare il contenuto di un serbatoio, la prima domanda è spesso: «Quanti kilowatt servono?». È una domanda necessaria, ma arriva troppo presto. Prima di stabilire la potenza occorre capire come il calore verrà trasferito al prodotto, quali differenze di temperatura si creeranno all’interno del recipiente e quali superfici saranno realmente coinvolte nello scambio.
Una resistenza immersa, una fascia elettrica applicata all’esterno, una camicia alimentata con acqua calda e un circuito esterno con scambiatore possono fornire la stessa quantità teorica di energia. Non producono però lo stesso risultato sul processo. Cambiano la velocità di riscaldamento, l’uniformità della temperatura, la facilità di pulizia, la complessità dell’impianto e il rischio di danneggiare prodotti sensibili.
Il confronto, quindi, non può ridursi al costo iniziale o alla potenza installata. Deve partire dal comportamento reale del prodotto e dall’obiettivo termico da raggiungere.
Il punto di partenza: quanta energia serve davvero
Per aumentare la temperatura di un prodotto occorre fornire energia al prodotto stesso, alla massa metallica del serbatoio e, in parte, all’ambiente circostante. Il fabbisogno teorico del contenuto può essere stimato considerando:
- massa del prodotto;
- calore specifico;
- temperatura iniziale e temperatura finale;
- tempo entro il quale deve essere raggiunto il valore desiderato.
In forma semplificata, l’energia richiesta dal prodotto è proporzionale alla massa moltiplicata per il suo calore specifico e per l’aumento di temperatura. Questo valore deve poi essere corretto considerando le dispersioni, l’inerzia del serbatoio, l’eventuale isolamento e l’efficienza reale del sistema di scambio.
Un serbatoio isolato non richiede necessariamente meno energia per il riscaldamento iniziale del prodotto, ma riduce le perdite durante la salita in temperatura e soprattutto durante il mantenimento. L’effetto dell’isolamento diventa quindi più rilevante nei processi lunghi, nelle soste e quando la differenza rispetto alla temperatura ambiente è elevata.
Il calcolo energetico, tuttavia, non descrive da solo la qualità del riscaldamento. Dieci kilowatt concentrati su una superficie molto piccola possono generare temperature locali elevate; la stessa potenza distribuita su una superficie ampia può risultare più delicata ma anche più lenta. Occorre quindi distinguere tra potenza totale e densità di potenza sulla superficie riscaldante.

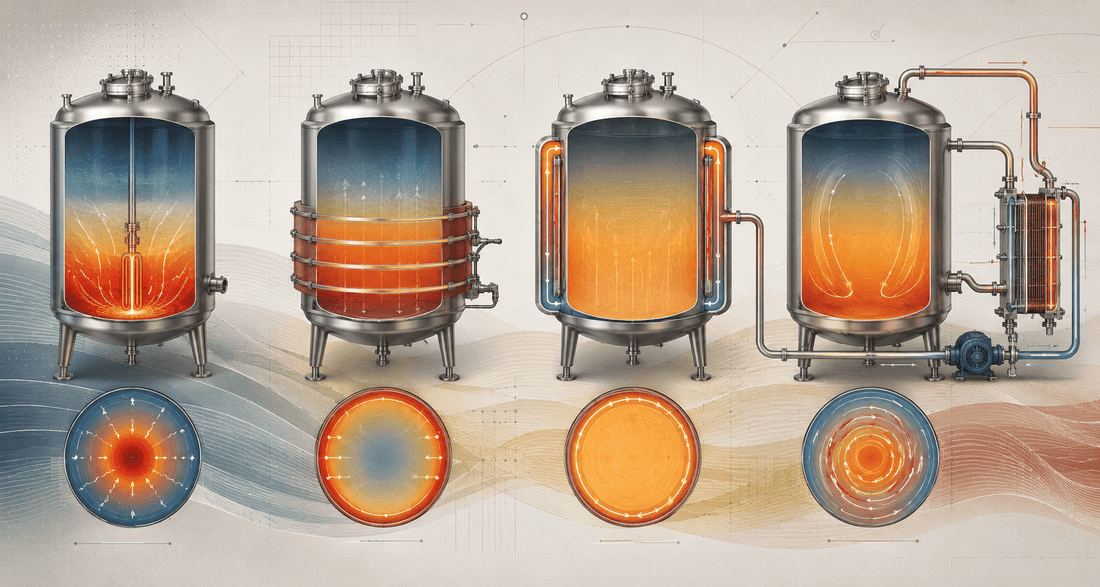

Quattro sistemi, quattro modi diversi di trasferire calore
1. Resistenze elettriche immerse
Come funzionano: l’elemento riscaldante è inserito direttamente nel liquido e trasferisce il calore senza una parete intermedia costituita dal serbatoio. La conversione dell’energia elettrica in calore avviene vicino al prodotto, con perdite esterne generalmente contenute.
Quando sono adatte: possono essere efficaci per liquidi relativamente fluidi, compatibili con il materiale della guaina e non particolarmente sensibili al contatto con superfici calde. Sono interessanti quando serve una soluzione compatta, non è disponibile un circuito termico centralizzato e il serbatoio è predisposto per l’inserimento e la manutenzione dell’elemento.
- ✓ Vantaggi: trasferimento diretto, ingombro impiantistico ridotto, regolazione elettrica relativamente semplice e possibilità di installare potenze significative in spazi contenuti.
- – Limiti: presenza di un componente interno al recipiente, possibile interferenza con pulizia e agitazione, rischio di incrostazioni e necessità di evitare il funzionamento senza un adeguato livello di liquido.
- ? Da verificare: densità di potenza superficiale, livello minimo, compatibilità chimica, viscosità, tendenza del prodotto a depositarsi e modalità di smontaggio.
Il parametro più trascurato è spesso la temperatura raggiunta dalla superficie della resistenza. Una potenza elettrica apparentemente modesta può essere troppo concentrata se l’elemento ha poca superficie utile o se il prodotto trasferisce lentamente il calore. Zuccheri, proteine, grassi, estratti vegetali, creme, sciroppi e formulazioni cosmetiche possono degradarsi, caramellizzare, coagulare o lasciare depositi anche quando la temperatura media del serbatoio sembra corretta.
L’agitazione migliora molto il comportamento del sistema perché rinnova il prodotto a contatto con la superficie calda. Senza movimentazione, il liquido più caldo tende a salire per convezione naturale, ma questo meccanismo può essere insufficiente nei prodotti viscosi o nei serbatoi con geometrie sfavorevoli.
```2. Fasce e coperte riscaldanti esterne
Come funzionano: elementi elettrici flessibili vengono applicati sulla parete esterna del serbatoio. Il calore deve attraversare la fascia, il contatto tra fascia e lamiera, la parete metallica e infine lo strato di prodotto adiacente.
Quando sono adatte: sono utili per mantenere la temperatura, proteggere dal gelo, ridurre la viscosità o ottenere riscaldamenti graduali su serbatoi piccoli e medi. Possono essere convenienti anche quando non si vuole modificare l’interno del recipiente o quando la soluzione deve essere rimovibile.
- ✓ Vantaggi: nessun elemento a contatto con il prodotto, installazione generalmente poco invasiva, possibilità di rimozione e distribuzione del calore su una superficie più ampia rispetto a una singola resistenza immersa.
- – Limiti: trasferimento più lento, forte influenza della qualità del contatto, dispersioni verso l’ambiente e possibile disuniformità tra la zona coperta dalla fascia e il resto del serbatoio.
- ? Da verificare: superficie realmente coperta, aderenza alla parete, isolamento esterno, posizione della sonda e capacità del prodotto di sviluppare moti convettivi.
Una fascia non deve essere considerata automaticamente un sistema rapido di riscaldamento. Può produrre buoni risultati quando l’obiettivo è mantenere un fluido già caldo o aumentare lentamente la temperatura di un contenuto relativamente fluido. Diventa meno convincente quando si pretende di riscaldare velocemente grandi masse, soprattutto se il serbatoio non è isolato.
Anche la geometria conta. Una fascia installata nella parte bassa può favorire la convezione naturale, perché il prodotto riscaldato tende a salire. Se viene applicata soltanto nella zona superiore, la circolazione spontanea può essere molto più debole e lasciare fredda la parte inferiore.
```3. Camicia o serpentina alimentata con acqua calda
Come funziona: l’acqua calda circola in una camicia saldata alla parete, in una fascia di scambio o in una serpentina. Il prodotto viene riscaldato indirettamente attraverso una superficie metallica separata dal fluido termovettore.
Quando è adatta: è una soluzione equilibrata per molti processi alimentari, enologici, cosmetici e tecnici in cui servono temperature moderate, una superficie di scambio distribuita e l’assenza di componenti elettrici immersi nel prodotto. È particolarmente interessante quando nello stabilimento esiste già una rete di acqua calda o un generatore termico centralizzato.
- ✓ Vantaggi: riscaldamento relativamente delicato, superficie di scambio ampia, separazione tra prodotto e fluido termovettore e possibilità di usare lo stesso circuito anche per il raffreddamento, se progettato per entrambe le funzioni.
- – Limiti: dipendenza dalla temperatura e dalla portata dell’acqua, necessità di pompa e regolazione, possibile formazione di sacche d’aria e prestazioni limitate quando la differenza di temperatura disponibile è modesta.
- ? Da verificare: area della superficie di scambio, portata, temperatura di mandata e ritorno, perdita di carico, suddivisione in zone e pressione ammessa dalla camicia.
Dire che una camicia è alimentata con acqua a 70 °C non basta per prevedere il tempo di riscaldamento. Serve conoscere quanta acqua circola, quanto si raffredda attraversando il circuito e quale superficie viene effettivamente bagnata. Una portata troppo bassa può creare una forte differenza tra ingresso e uscita, con zone del serbatoio che lavorano a condizioni diverse.
Nei serbatoi alti può essere utile suddividere la superficie in più circuiti, anziché alimentare un’unica lunga camicia. La suddivisione facilita il bilanciamento delle portate e permette, in alcuni casi, di utilizzare soltanto la zona corrispondente al livello effettivo del prodotto.
```4. Circuito esterno con pompa e scambiatore
Come funziona: il prodotto viene prelevato dal serbatoio, fatto circolare attraverso uno scambiatore esterno e reimmesso nel recipiente. Il fluido termovettore, per esempio acqua calda o vapore sul lato di servizio, non entra in contatto con il prodotto.
Quando è adatto: può essere la scelta più controllabile quando occorre riscaldare masse importanti, ottenere tempi relativamente brevi, integrare il riscaldamento in una linea di processo o evitare superfici molto calde all’interno del serbatoio. È utile anche quando si vuole combinare riscaldamento e ricircolo del prodotto.
- ✓ Vantaggi: elevata capacità di scambio, possibilità di modulare portate e temperature, buona miscelazione termica del serbatoio e accessibilità dello scambiatore per controllo e manutenzione.
- – Limiti: maggiore complessità, presenza di pompa, tubazioni e valvole, volume residuo nel circuito e necessità di progettare correttamente pulizia, drenaggio e avviamento.
- ? Da verificare: pompabilità del prodotto, presenza di particelle, sensibilità al taglio, perdita di carico, temperatura di uscita dallo scambiatore e possibilità di pulire completamente il circuito.
Il circuito esterno non è automaticamente la soluzione migliore per ogni prodotto. Una pompa inadatta può danneggiare strutture delicate, incorporare aria o non riuscire a movimentare fluidi molto viscosi. Anche lo scambiatore deve essere scelto in funzione di particelle, fibre, depositi e requisiti di pulizia.
Occorre inoltre distinguere la temperatura media nel serbatoio dalla temperatura raggiunta dal prodotto all’uscita dello scambiatore. Un impianto può mantenere il serbatoio a 50 °C facendo però transitare localmente il prodotto a temperature sensibilmente superiori. Per formulazioni termolabili, questo dato può essere più importante della lettura della sonda installata nel recipiente.
```Confronto tecnico sintetico
| Soluzione | Impiego tipico | Uniformità termica | Limite principale | Parametro decisivo |
|---|---|---|---|---|
| Resistenza immersa | Riscaldamento diretto di liquidi fluidi e compatibili | Buona con agitazione; più critica senza movimento | Temperatura locale elevata e componente interno | Densità di potenza superficiale |
| Fascia esterna | Mantenimento, antigelo, riduzione della viscosità | Variabile; dipende da copertura e convezione | Tempi lunghi e dispersioni | Superficie coperta e isolamento |
| Acqua calda in camicia | Processi moderati e riscaldamento distribuito | Generalmente buona con corretta circolazione | Prestazioni legate a portata e salto termico | Area di scambio e portata del circuito |
| Circuito esterno | Grandi volumi, tempi ridotti, processi controllati | Buona se il ricircolo coinvolge l’intera massa | Complessità, pompabilità e pulizia | Portata prodotto e temperatura di uscita |
Il ruolo dell’agitazione
In molti casi l’agitatore incide sul risultato più della differenza tra due sistemi di riscaldamento. Il suo compito non è soltanto miscelare ingredienti, ma anche trasportare il calore dalle superfici riscaldate verso il resto della massa.
Un prodotto fermo può sviluppare stratificazioni: la zona vicina alla sorgente di calore raggiunge rapidamente temperature elevate, mentre altre parti rimangono più fredde. Una sonda collocata in un punto poco rappresentativo può quindi segnalare un valore apparentemente corretto senza descrivere la distribuzione reale.
L’agitazione deve però essere coerente con il prodotto. Non sempre serve una rotazione veloce. In alcuni casi è più utile una movimentazione lenta capace di coinvolgere il volume complessivo; in altri occorre limitare il taglio, l’incorporazione d’aria o la formazione di schiuma.
Come orientare la scelta
Prima di confrontare le soluzioni, chiarire almeno questi aspetti:
- volume minimo, nominale e massimo da riscaldare;
- temperatura iniziale, temperatura finale e tempo disponibile;
- viscosità iniziale e variazione della viscosità con la temperatura;
- temperatura massima sopportabile dal prodotto e dalle superfici a contatto;
- presenza di zuccheri, proteine, solidi, fibre o componenti che possono depositarsi;
- possibilità di agitare o ricircolare il prodotto;
- necessità di lavaggio, drenaggio completo o smontaggio;
- disponibilità di energia elettrica, acqua calda, vapore o altri servizi.
Consiglio pratico: indicare soltanto i litri e la temperatura finale raramente è sufficiente per dimensionare un sistema affidabile.
❗ Errori comuni da evitare
Confrontare soltanto i kilowatt installati
Due sistemi da 10 kW non sono necessariamente equivalenti. La potenza può essere distribuita su superfici diverse, trasferita con coefficienti di scambio differenti e soggetta a dispersioni molto diverse. La valutazione corretta deve considerare anche area di scambio, temperatura superficiale, circolazione e rendimento nelle condizioni reali.
Posizionare la sonda troppo vicino alla sorgente di calore
Una sonda vicina a una resistenza, alla parete riscaldata o al punto di ritorno di un circuito esterno può raggiungere rapidamente il setpoint e interrompere il riscaldamento quando una parte significativa del prodotto è ancora fredda. La posizione deve essere rappresentativa della massa e valutata insieme al tipo di movimento interno.
Usare una fascia esterna per compensare un serbatoio non isolato
Aumentare la potenza non elimina automaticamente le dispersioni. In alcune condizioni la fascia finisce per riscaldare in misura rilevante anche l’ambiente, mentre la temperatura del prodotto cresce lentamente. Prima di aumentare la potenza è opportuno valutare isolamento, superficie coperta e condizioni ambientali.
Considerare la temperatura media come unico limite
Un prodotto può deteriorarsi localmente anche se la temperatura media rimane entro il valore previsto. Questo rischio riguarda soprattutto resistenze immerse, pareti alimentate con fluidi molto caldi e scambiatori esterni con temperatura di uscita elevata.
Ignorare i livelli parziali
Una soluzione dimensionata per il serbatoio pieno può comportarsi diversamente con piccoli lotti. Una resistenza potrebbe non risultare completamente immersa; una camicia superiore potrebbe disperdere energia senza scambiare con il prodotto; una sonda potrebbe trovarsi fuori dalla massa. Il volume minimo di esercizio deve essere definito già in fase di scelta.
Il termostato di regolazione non sostituisce necessariamente i dispositivi di sicurezza. Nei sistemi elettrici occorre valutare, secondo la configurazione, un limite indipendente di sovratemperatura, il controllo del livello o della corretta immersione e le protezioni elettriche previste per l’ambiente di installazione.
📌 Applicabilità reale nei diversi processi
Non esiste una corrispondenza automatica tra settore e sistema di riscaldamento. Anche all’interno dello stesso comparto cambiano densità, viscosità, sensibilità termica, frequenza dei lavaggi e obiettivi produttivi.
Liquidi fluidi e poco sensibili
Acqua tecnica, soluzioni acquose semplici e alcuni fluidi a bassa viscosità possono essere gestiti con diverse tecnologie. Una resistenza immersa può essere sufficiente nei piccoli impianti; una camicia ad acqua calda diventa interessante quando si vuole una distribuzione più ampia o si dispone già di una centrale termica.
Vino, mosti e bevande
Occorre evitare temperature locali non necessarie e valutare la delicatezza del prodotto, l’eventuale presenza di solidi e l’influenza del trattamento termico sulle caratteristiche finali. Il riscaldamento tramite parete o circuito esterno può offrire maggiore controllo, ma deve essere dimensionato in funzione del processo reale e non soltanto della capacità nominale del serbatoio.
Sciroppi, miele e prodotti viscosi
La viscosità riduce la convezione naturale e può rendere molto lento il trasferimento del calore. Una fascia esterna può essere utile per il mantenimento o per facilitare lo scarico, ma non sempre è sufficiente per riscaldare rapidamente l’intera massa. L’agitazione, il ricircolo e la temperatura massima delle superfici diventano parametri centrali.
Creme, emulsioni e formulazioni cosmetiche
Oltre alla temperatura occorre considerare il taglio meccanico, l’inglobamento d’aria, la stabilità dell’emulsione e la pulibilità delle superfici. Una soluzione tecnicamente efficace dal punto di vista termico potrebbe non esserlo per la qualità del prodotto.
Prodotti con particelle, fibre o solidi sospesi
Un circuito esterno richiede pompe e scambiatori con passaggi compatibili. Le resistenze immerse possono creare punti di accumulo o ostacolare la pulizia. In questi casi servono dati precisi sulla dimensione delle particelle, sulla concentrazione e sulla tendenza al deposito.
Per applicazioni alimentari, cosmetiche, farmaceutiche o chimiche devono essere verificati separatamente compatibilità dei materiali, requisiti igienici, documentazione dei componenti, procedure di lavaggio e normativa applicabile nel Paese di installazione. Una valutazione generale non sostituisce l’analisi del prodotto e del processo specifico.
Un esempio di scelta ragionata
Si consideri un piccolo produttore che debba portare un liquido relativamente fluido da una temperatura di stoccaggio moderata a una temperatura più elevata prima della lavorazione.
Se l’operazione è occasionale, il volume è limitato e il prodotto tollera il contatto con una superficie riscaldante correttamente dimensionata, una resistenza immersa può risultare tecnicamente accettabile. Dovranno però essere gestiti livello minimo, pulizia e densità di potenza.
Se l’obiettivo principale è evitare che il prodotto diventi troppo viscoso durante la sosta o mantenerlo entro una fascia termica, una fascia esterna isolata può essere sufficiente. Pretendere dalla stessa fascia una salita rapida di decine di gradi potrebbe invece portare a tempi insoddisfacenti.
Se il processo è ricorrente, il serbatoio è medio o grande e nello stabilimento è disponibile acqua calda, una camicia ben dimensionata può offrire un funzionamento più uniforme e integrato. Quando infine i tempi richiesti sono brevi, i volumi elevati o il controllo termico particolarmente importante, il circuito esterno merita una valutazione, purché il prodotto possa essere pompato senza conseguenze indesiderate.
Checklist pratica prima di richiedere un’offerta
- Definire il prodotto e fornire almeno densità, viscosità indicativa e calore specifico, se disponibile.
- Indicare volume minimo e massimo realmente utilizzato.
- Specificare temperatura iniziale, temperatura finale e tempo desiderato.
- Chiarire la temperatura massima ammessa dal prodotto e sulle superfici di scambio.
- Descrivere agitazione, ricircolo o condizioni di prodotto fermo.
- Indicare i servizi disponibili: alimentazione elettrica, acqua calda, vapore e relative temperature o pressioni.
- Definire modalità di pulizia, frequenza dei cambi prodotto e necessità di drenaggio completo.
- Valutare ambiente di installazione, dispersioni e necessità di isolamento.
Prima di scegliere, capire il processo
La resistenza immersa è compatta e diretta, ma richiede attenzione alle temperature locali e alla pulizia. La fascia esterna è poco invasiva e adatta al mantenimento, ma non deve essere sopravvalutata quando si lavora con grandi masse o tempi brevi. L’acqua calda in camicia offre uno scambio distribuito, purché superficie, portata e temperatura siano adeguate. Il circuito esterno consente un controllo più articolato, ma introduce pompe, tubazioni e requisiti di pulizia che devono essere giustificati dal processo.
Il criterio corretto non consiste quindi nel cercare il sistema più potente o più sofisticato. Consiste nell’individuare la soluzione che porta l’intera massa alla temperatura richiesta, nel tempo previsto, senza esporre il prodotto a condizioni locali incompatibili e senza rendere inutilmente complessa la gestione operativa.
Domande frequenti
Una fascia riscaldante può sostituire una camicia?
Può farlo in alcune applicazioni di mantenimento o riscaldamento graduale, soprattutto su volumi contenuti. Per salite rapide, grandi masse o temperature uniformi, occorre confrontare superficie riscaldata, isolamento, potenza e movimento del prodotto.
Una resistenza immersa consuma meno energia?
Il trasferimento diretto può limitare alcune dispersioni, ma il consumo complessivo dipende da tempo di riscaldamento, isolamento, regolazione e perdite del sistema. Non basta confrontare l’efficienza dell’elemento elettrico.
L’acqua più calda riduce sempre il tempo di riscaldamento?
Una maggiore differenza di temperatura può aumentare lo scambio, ma può anche creare temperature di parete eccessive o non compatibili con il prodotto. Devono essere valutate insieme temperatura, portata, superficie e sensibilità termica.
Quando serve necessariamente un agitatore?
Non esiste una soglia universale. Diventa particolarmente importante con prodotti viscosi, grandi volumi, tempi brevi, superfici riscaldanti concentrate o quando la convezione naturale non garantisce una temperatura sufficientemente uniforme.
