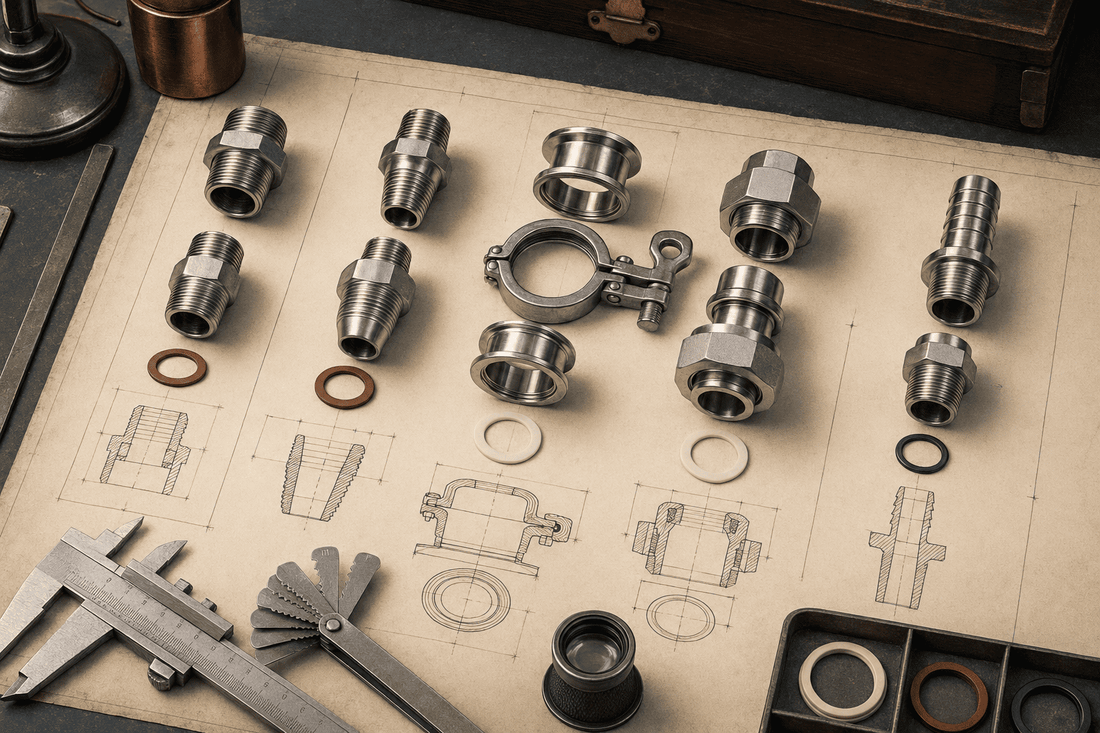

Raccordi e attacchi: come evitare incompatibilità tra serbatoio e impianto
Share
“È da un pollice e mezzo” non basta per sapere se due componenti si collegheranno.
Standard, geometria, tenuta e guarnizione devono coincidere prima di avvicinare serbatoio e impianto.
Il raccordo arriva, sembra della misura giusta e comincia persino ad avvitarsi. Dopo pochi giri si blocca, rimane disassato oppure perde. In altri casi il morsetto di un raccordo clamp si chiude regolarmente, ma il passaggio interno non coincide e crea un gradino difficile da pulire.
Queste incompatibilità nascono spesso da descrizioni incomplete. Il diametro nominale è importante, ma rappresenta solo una parte dell’identità di un attacco. Prima di acquistare una valvola, un tubo o un adattatore occorre ricostruire l’intero sistema di connessione.
Le cinque informazioni che identificano un attacco
Per stabilire se due componenti sono compatibili bisogna verificare almeno cinque elementi. Se ne manca uno, la somiglianza visiva può essere ingannevole.
| Elemento | Cosa descrive | Errore frequente |
|---|---|---|
| Famiglia o standard | Profilo, quote e regole costruttive della connessione | Considerare equivalenti raccordi appartenenti a sistemi diversi |
| Misura nominale | Classe dimensionale con cui viene identificato il raccordo | Trattarla come se fosse sempre il diametro misurabile con il calibro |
| Geometria | Maschio, femmina, parallelo, conico, flangiato o a saldare | Verificare solo che “entri” senza controllare forma e battuta |
| Sistema di tenuta | Filetto, sede con guarnizione, cono, facce piane o altro profilo | Aggiungere sigillante dove la tenuta dovrebbe avvenire su una guarnizione |
| Condizioni d’uso | Prodotto, temperatura, pressione, pulizia e materiale della guarnizione | Ritenere compatibili due raccordi solo perché si montano meccanicamente |
Le indicazioni in pollici o DN appartengono a sistemi di classificazione. Non devono essere convertite automaticamente nel diametro esterno rilevato sul componente: la quota reale dipende dal tipo di raccordo e dallo standard utilizzato.
Filetti G, R e NPT: simili da lontano, diversi nel montaggio
I filetti per tubazioni non appartengono tutti alla stessa famiglia. La designazione G viene utilizzata per filetti cilindrici o paralleli secondo ISO 228-1, destinati ad assemblaggi nei quali la tenuta non viene ottenuta sul filetto stesso. La tenuta dipende quindi dalla configurazione del componente, per esempio da una guarnizione o da una superficie di battuta.
Le designazioni R, Rp e Rc appartengono invece alla famiglia ISO 7-1, nella quale la tenuta può essere realizzata sui filetti: R identifica un filetto esterno conico, Rp un interno cilindrico e Rc un interno conico. Il sistema NPT, disciplinato dalla famiglia ASME B1.20.1, utilizza un diverso profilo statunitense per filetti da tubazione.
Alcune combinazioni possono sembrare accoppiabili nei primi giri, ma differenze di angolo, passo o conicità impediscono un serraggio corretto. Forzare il collegamento può danneggiare i filetti e produrre una falsa sensazione di tenuta.
Il diametro esterno è un indizio, non una diagnosi. Servono anche passo, profilo, conicità e designazione del componente. Quando la provenienza è incerta, è preferibile usare un contafiletti o far verificare il raccordo anziché tentare il montaggio.
Raccordi clamp: il morsetto è solo una parte del sistema
Una connessione clamp comprende normalmente due terminali sagomati, una guarnizione interposta e un morsetto che mantiene le facce accoppiate. È apprezzata perché può essere smontata rapidamente e, se correttamente scelta e installata, permette di ottenere una giunzione interna regolare.
La parola “clamp”, tuttavia, non definisce da sola dimensioni e serie. Occorre verificare almeno diametro esterno della flangia, diametro del tubo o passaggio interno, profilo della sede, tipo di guarnizione e standard dimensionale. Alcune misure possono condividere lo stesso diametro esterno del terminale pur avendo passaggi interni differenti: il morsetto si chiude, ma questo non garantisce continuità della linea.
Prima di ordinare un componente clamp
- identificare la serie o lo standard dichiarato;
- misurare la flangia terminale senza trascurare il diametro del tubo;
- controllare forma e dimensione della sede della guarnizione;
- verificare che le facce accoppiate siano allineate e non deformate;
- scegliere la guarnizione per prodotto, temperatura e lavaggi previsti.
Raccordi a girella, enologici e connessioni rapide
Nei settori alimentare ed enologico sono diffuse anche connessioni composte da bocchettone, manicotto, dado o girella e guarnizione. La misura nominale non garantisce l’intercambiabilità tra famiglie diverse: profilo della filettatura, forma della battuta, diametro del passaggio e sede di tenuta devono appartenere allo stesso sistema.
Lo stesso vale per innesti rapidi a camme, raccordi portagomma e connessioni proprietarie. Due elementi possono agganciarsi meccanicamente senza essere adatti alla pressione, alla temperatura o al prodotto. Prima di utilizzarli bisogna conoscere standard, materiale, guarnizione, campo d’impiego e modalità di bloccaggio.
▶ Perché un adattatore non risolve sempre il problema?
Un adattatore può collegare correttamente due standard, ma aggiunge lunghezza, guarnizioni, superfici e punti da pulire. Può inoltre ridurre il passaggio o trasferire carichi al bocchello del serbatoio. La soluzione va valutata come parte della linea, non come semplice pezzo intermedio.
La guarnizione determina più della tenuta
Una guarnizione deve avere forma e dimensione compatibili con la propria sede. Se è troppo sottile, spessa, rigida o deformata può non sigillare; se sporge nel passaggio crea una discontinuità che trattiene prodotto e rende più difficile la pulizia.
Anche il materiale deve essere scelto considerando composizione del prodotto, temperatura, durata del contatto, detergenti e frequenza di smontaggio. Il colore non identifica in modo affidabile un elastomero e due guarnizioni esteticamente simili possono avere prestazioni e documentazione differenti.
Per le applicazioni alimentari devono essere valutate tutte le parti a contatto, comprese guarnizioni, tubi e materiali degli adattatori. Requisiti e documentazione dipendono dal componente, dalle condizioni reali d’uso e dalla normativa applicabile nel Paese di installazione.
Compatibilità dimensionale e compatibilità di processo
Una connessione può essere dimensionalmente corretta e rimanere inadatta al servizio. Pressione, vuoto, temperatura, vibrazioni, peso della tubazione e aggressività del prodotto possono superare i limiti di raccordo o guarnizione. Anche la frequenza di apertura conta: una connessione usata ogni giorno richiede valutazioni diverse da un giunto destinato a rimanere assemblato.
La posizione influisce sull’uso. Devono rimanere spazio per ruotare una girella, aprire una leva, montare il morsetto e sfilare la guarnizione. Tubi pesanti o disallineati non dovrebbero scaricare il proprio peso sull’attacco del serbatoio: servono sostegno e allineamento adeguati.
❗ Errori comuni da evitare
Avvitare con forza due filetti che iniziano a prendere
L’avvio del filetto non dimostra la compatibilità. Se il serraggio diventa anomalo, bisogna fermarsi e identificare i due standard.
Misurare soltanto il diametro più visibile
Sul clamp la flangia esterna non descrive sempre il passaggio; sui filetti il diametro non rivela da solo passo e profilo.
Creare una catena di adattatori
Ogni elemento introduce ingombro, possibili restringimenti e nuovi punti di tenuta. Oltre un certo limite conviene ripensare la connessione.
Riutilizzare una guarnizione solo perché non è rotta
Deformazione, indurimento, rigonfiamento e perdita di elasticità possono comprometterne funzione e pulibilità anche senza lacerazioni evidenti.
Lasciare la tubazione senza supporto
Il peso di tubi, valvole e raccordi può sollecitare il bocchello, soprattutto durante montaggio e movimentazione della linea.
📌 Quali dati inviare per verificare un collegamento
Una fotografia generale è utile, ma dovrebbe essere accompagnata da immagini frontali e laterali con un riferimento dimensionale leggibile. La verifica diventa più affidabile se si comunicano anche sigle presenti sul componente, diametri misurati, passo del filetto, forma della sede, diametro interno, tipo di guarnizione e provenienza del raccordo.
Servono inoltre prodotto, temperatura, pressione o vuoto previsti, frequenza di smontaggio e modalità di pulizia. Se l’attacco appartiene a un impianto esistente, un disegno o la scheda tecnica del componente a cui deve collegarsi valgono più di espressioni come “attacco standard” o “solito raccordo da cantina”.
Checklist prima dell’ordine
- identificare famiglia e standard della connessione;
- verificare misura nominale e quote reali pertinenti;
- confermare maschio, femmina, conicità e passo del filetto;
- controllare dove e come avviene la tenuta;
- verificare diametro interno e assenza di gradini indesiderati;
- scegliere la guarnizione per prodotto, temperatura e detergenti;
- considerare pressione, vuoto e carichi della tubazione;
- lasciare spazio per montaggio, smontaggio e pulizia;
- richiedere documentazione e ricambi correttamente identificati.
Prima di collegare, identificare
La compatibilità non si dimostra facendo entrare un componente nell’altro. Si dimostra ricostruendo standard, geometria, tenuta e condizioni di servizio. Una verifica eseguita prima dell’ordine evita filetti danneggiati, adattatori improvvisati e giunzioni che sembrano funzionare finché non devono essere pulite, smontate o messe realmente in esercizio.
Domande frequenti
Un filetto G può essere collegato a un NPT della stessa misura?
Non va considerato compatibile. Le due famiglie hanno geometrie differenti; il fatto che i componenti inizino ad avvitarsi non garantisce accoppiamento, resistenza o tenuta corretti.
Il diametro esterno del clamp basta per scegliere la misura?
No. Bisogna verificare anche diametro del tubo o passaggio interno, profilo del terminale, serie dimensionale e guarnizione prevista.
Il nastro sigillante serve su tutti i raccordi filettati?
No. Dipende dal sistema di tenuta e dalle condizioni d’uso. Alcuni raccordi sigillano sul filetto, altri mediante guarnizione o superficie di battuta; il metodo previsto dal produttore deve essere rispettato.
Come si identifica una guarnizione di ricambio?
Servono famiglia del raccordo, misura, profilo, materiale e condizioni d’uso. Colore e diametro approssimativo non sono criteri sufficienti.
