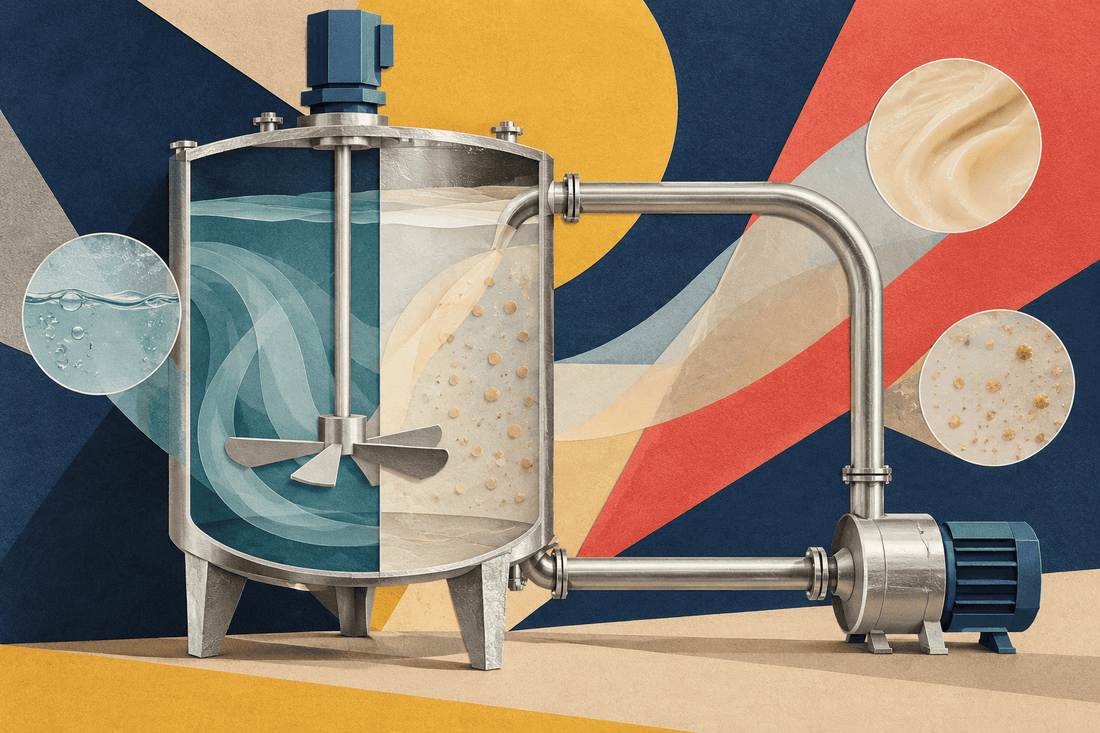

Quando serve un agitatore e quando basta il ricircolo
Share
Prima di scegliere il motore, bisogna stabilire che cosa deve accadere davvero dentro il prodotto.
Agitatore e ricircolo possono entrambi muovere un liquido, ma non producono automaticamente lo stesso risultato e non espongono il prodotto alle stesse sollecitazioni.
In molti impianti la domanda nasce al contrario: si parte dall’attrezzatura disponibile e si cerca di adattarla al processo. Una pompa viene considerata sufficiente perché “il prodotto gira”; un agitatore viene aggiunto per prudenza, anche quando servirebbe soltanto uniformare lentamente la temperatura. Il rischio è installare una soluzione costosa e complessa oppure ottenere un movimento visibile che lascia comunque zone poco trattate.
La scelta corretta parte dall’obiettivo. Mantenere omogeneo un liquido poco viscoso, sospendere particelle, incorporare una polvere, sciogliere un ingrediente o creare un’emulsione sono compiti diversi. Contano poi viscosità, differenze di densità, sensibilità al taglio e all’aria, volume minimo e massimo, forma del fondo, posizione degli attacchi e tempo disponibile.
Il primo bivio
Serve muovere l’intera massa?
Quando occorre creare una circolazione definita nel volume, mantenere solidi in sospensione o lavorare con livelli variabili, un agitatore correttamente dimensionato offre in genere maggiore controllo sul moto interno.
Basta far attraversare una linea?
Se l’obiettivo è uniformare un liquido pompabile, scambiare calore o trattare il prodotto in linea, un circuito esterno può essere sufficiente, purché prelievo e ritorno evitino percorsi preferenziali.
Che cosa fa bene un agitatore
Un agitatore trasferisce energia al prodotto attraverso una girante immersa. Geometria, diametro, posizione e velocità determinano direzione del flusso e livello di taglio. Una girante assiale può favorire il ricambio tra parte alta e parte bassa; altre geometrie sono più adatte a fluidi viscosi, dispersioni o raschiamento delle pareti. Parlare soltanto di potenza del motore è quindi poco utile: la stessa potenza può produrre risultati molto diversi.
L’agitatore diventa particolarmente interessante quando occorre contrastare sedimentazione o flottazione, mantenere uniforme una massa durante aggiunte graduali oppure ottenere movimento anche senza trasferire il prodotto fuori dal serbatoio. Può però introdurre vortice e aria se posizione, velocità o livello non sono corretti. Albero, tenuta, supporti e girante aggiungono inoltre componenti da pulire e manutenere.
Viscosità non significa soltanto “più potenza”
Quando la viscosità aumenta, il moto si propaga con maggiore difficoltà e il comportamento del prodotto può cambiare con temperatura e velocità di deformazione. Una girante piccola e veloce non sostituisce automaticamente una geometria capace di interessare l’intero volume.
Quando il ricircolo può bastare
Nel ricircolo il prodotto viene prelevato dal serbatoio, attraversa pompa e tubazioni e rientra nello stesso recipiente. È una soluzione razionale per liquidi pompabili quando si vuole uniformare temperatura o concentrazione, collegare uno scambiatore oppure inserire un trattamento in linea. Il circuito può anche semplificare l’accesso alla macchina di processo rispetto a un organo installato nel recipiente.
La portata dichiarata dalla pompa non coincide però con la portata reale: tubazioni, curve, valvole, dislivello, scambiatore e viscosità introducono perdite di carico. Inoltre, un prelievo e un ritorno troppo vicini possono creare un percorso preferenziale: una parte del liquido ricircola rapidamente mentre altre zone si rinnovano lentamente. La posizione e l’orientamento del ritorno sono parte del progetto, non un dettaglio di montaggio.
Confronto operativo
Agitatore nel serbatoio
Più adatto quando il risultato dipende dal moto nell’intero volume.
Da verificare: girante, livello minimo, vortice, tenuta, accessibilità e pulibilità.
Circuito di ricircolo
Più adatto quando il prodotto è pompabile e deve attraversare una funzione esterna.
Da verificare: portata reale, perdite di carico, zone morte, residuo di linea e delicatezza della pompa.
Tre casi che sembrano uguali, ma non lo sono
Gli errori che falsano la scelta
Il primo errore è usare il movimento superficiale come prova di omogeneità: un vortice evidente può convivere con scarso ricambio sul fondo. Il secondo è confrontare agitatore e ricircolo soltanto attraverso i kilowatt installati. L’efficacia dipende da come l’energia raggiunge il prodotto, non dal numero riportato sulla targhetta.
È fuorviante anche assumere che il ricircolo sia sempre più delicato. Il prodotto attraversa pompa, valvole, restringimenti e talvolta uno scambiatore; la sollecitazione locale può essere importante. Al contrario, un agitatore lento con girante appropriata può ottenere un elevato flusso con taglio contenuto. Senza dati reologici e una definizione del risultato, “delicato” resta soltanto un aggettivo.
Apri le domande da inviare al fornitore
- Qual è l’obiettivo misurabile: uniformità, sospensione, dissoluzione, scambio termico o emulsione?
- Quali sono viscosità, densità, temperatura e presenza di solidi nelle condizioni reali?
- Quali sono volume minimo, volume massimo e tempo disponibile?
- Il prodotto teme aria, schiuma, rottura di particelle o taglio?
- Come vengono dimostrati portata, ricambio del volume e assenza di zone poco trattate?
- Come si puliscono girante, tenuta, pompa, tubazioni e punti di drenaggio?
La scelta può essere anche ibrida
Agitatore e ricircolo non sono necessariamente alternativi. Un agitatore può mantenere uniforme il serbatoio mentre un circuito esterno gestisce scambio termico, filtrazione o trattamento in linea. La combinazione ha senso quando ogni componente risolve una funzione precisa; diventa invece uno spreco se viene usata per compensare un dimensionamento incerto.
Il modo più affidabile per decidere è descrivere prodotto, geometria e risultato atteso, quindi verificare la soluzione con calcoli, prove o dati applicativi comparabili. Scegliere l’attrezzatura prima dell’obiettivo produce spesso molti litri in movimento e poca miscelazione utile.
