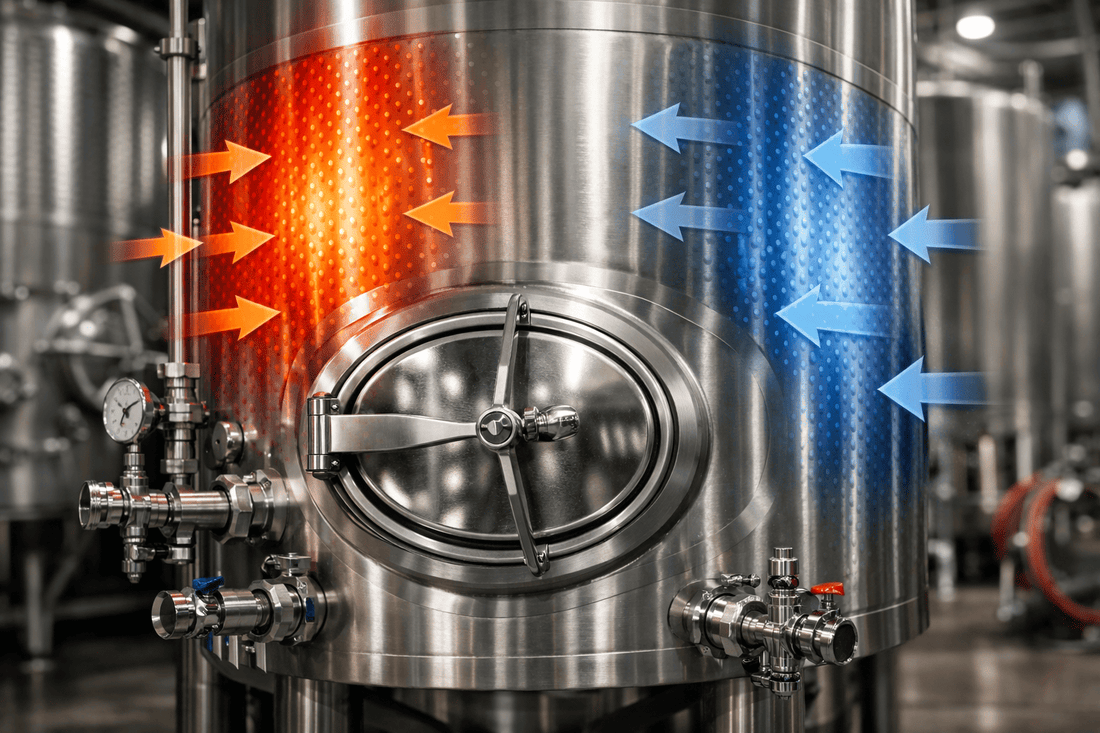

Pressione, vuoto, temperatura: i limiti da rispettare
Share
Un serbatoio in acciaio inox non lavora “solo” per contenere un prodotto. Lavora in un equilibrio continuo tra pressione, vuoto e temperatura. Tre grandezze fisiche spesso sottovalutate che, se non considerate correttamente, possono deformare, danneggiare o rendere pericoloso un impianto perfettamente costruito.
Molti problemi che si manifestano negli impianti non derivano da difetti costruttivi, ma da un utilizzo fuori dai limiti di progetto. Comprendere questi limiti è essenziale per scegliere correttamente il serbatoio e per utilizzarlo in sicurezza nel tempo.
Il contesto tecnico: cosa significa “limite di progetto”
Ogni serbatoio viene progettato con valori massimi ammissibili di:
- Pressione interna positiva
- Vuoto (pressione negativa)
- Temperatura di esercizio
Questi valori non sono indicativi. Sono strutturali. Derivano da calcoli meccanici legati a spessori, diametri, fondi, saldature e rinforzi.
Un serbatoio dimensionato per lavorare a pressione atmosferica può deformarsi in modo permanente anche con pochi millibar di vuoto non previsti.
Pressione positiva: quando il serbatoio “spinge verso fuori”
La pressione interna aumenta tipicamente durante:
- Fermentazioni attive
- Lavaggi CIP con pompe in pressione
- Immissione di gas (CO₂, azoto, aria compressa)
- Riempimenti rapidi con linee pressurizzate
Un errore comune è pensare che piccole sovrapressioni siano trascurabili. In realtà, anche 0,2–0,3 bar non previsti possono sollecitare in modo critico fondi e mantello.
Quando questa configurazione è adatta
- Serbatoi con fondi bombati o rinforzati
- Presenza di valvole di sicurezza tarate correttamente
- Processi che prevedono generazione o immissione controllata di gas
Quando non è adatta
- Serbatoi atmosferici privi di dispositivi di sfogo
- Serbatoi con coperchi piani non rinforzati
Il vuoto: il vero nemico silenzioso
Il vuoto è la condizione più pericolosa e meno percepita. Si genera facilmente durante:
- Raffreddamento rapido dopo lavaggi caldi
- Svuotamento veloce con pompe potenti
- Condensazione di vapori interni
- CIP con ritorno chiuso o sfiati ostruiti
Il vuoto non “si vede” ma agisce comprimendo il mantello verso l’interno. La lamiera lavora in compressione, condizione molto più critica rispetto alla trazione da pressione positiva.
Molti collassi di serbatoi avvengono non per eccesso di pressione, ma per vuoto non previsto.
Quando è necessario considerarlo in fase di scelta
- Presenza di cicli CIP caldi/freddi
- Utilizzo di pompe di svuotamento ad alta portata
- Serbatoi isolati termicamente
Temperatura: il fattore che altera tutto
La temperatura modifica il comportamento meccanico dell’acciaio e la pressione interna dei fluidi.
- A caldo: aumento di pressione per espansione
- A freddo: rischio vuoto per contrazione
- Dilatazioni differenziali tra mantello, fondi e accessori
Un serbatoio progettato per lavorare a 20°C può trovarsi a gestire condizioni molto diverse durante sanificazioni a 80°C o raffreddamenti a 4°C.
Interazione tra pressione, vuoto e temperatura
Queste tre grandezze non agiscono mai isolate. Si combinano.
| Evento | Effetto generato |
|---|---|
| Lavaggio a 80°C seguito da risciacquo freddo | Generazione di vuoto interno |
| Fermentazione in serbatoio chiuso | Sovrapressione progressiva |
| Svuotamento rapido a caldo | Vuoto + stress termico |
Errori ricorrenti e falsi miti
▶ Errore ricorrente da evitare: “È inox spesso, non succede nulla”
Lo spessore da solo non garantisce resistenza al vuoto. La geometria del serbatoio è determinante.
▶ Perché questa scelta è spesso sbagliata: chiudere tutti gli sfiati durante il CIP
La chiusura totale impedisce la compensazione delle pressioni generate dai cambi di temperatura.
▶ Approfondimento: confondere serbatoio atmosferico con serbatoio a pressione
Un serbatoio atmosferico non è progettato per sopportare né sovrapressioni né vuoti significativi.
Applicabilità reale: quando serve un’analisi preventiva
È opportuno valutare questi limiti con attenzione quando:
- Si introducono cicli CIP automatici
- Si modificano pompe o portate di svuotamento
- Si aggiunge isolamento termico
- Si cambia processo produttivo (es. da stoccaggio a fermentazione)
Conclusione: scegliere e usare il serbatoio con consapevolezza
Pressione, vuoto e temperatura non sono dettagli tecnici secondari. Sono le condizioni che determinano la vita strutturale del serbatoio.
Rispettare i limiti di progetto significa evitare deformazioni permanenti, interventi straordinari e situazioni potenzialmente pericolose. La scelta corretta non riguarda solo il materiale o la capacità, ma il modo in cui il serbatoio verrà realmente utilizzato.
