Pressione accidentale: cosa può succedere se un serbatoio non è previsto per lavorare in pressione
Share
Un serbatoio chiuso non diventa automaticamente un serbatoio in pressione: diventa, prima di tutto, un recipiente dal quale il fluido deve poter entrare e uscire senza creare forze impreviste.
Sfiati ostruiti, gas generato dal prodotto, riempimenti troppo rapidi e manovre errate possono superare il limite di progetto prima che l’anomalia sia evidente.
Molti serbatoi in acciaio inox destinati allo stoccaggio lavorano a pressione atmosferica. Le loro pareti sopportano il peso del prodotto e le azioni previste dal progetto, ma non sono necessariamente dimensionate per trattenere aria compressa, gas di fermentazione o pressione prodotta da una pompa. Coperchio chiuso, fascette robuste e spessore dell’acciaio non modificano questa destinazione d’uso.

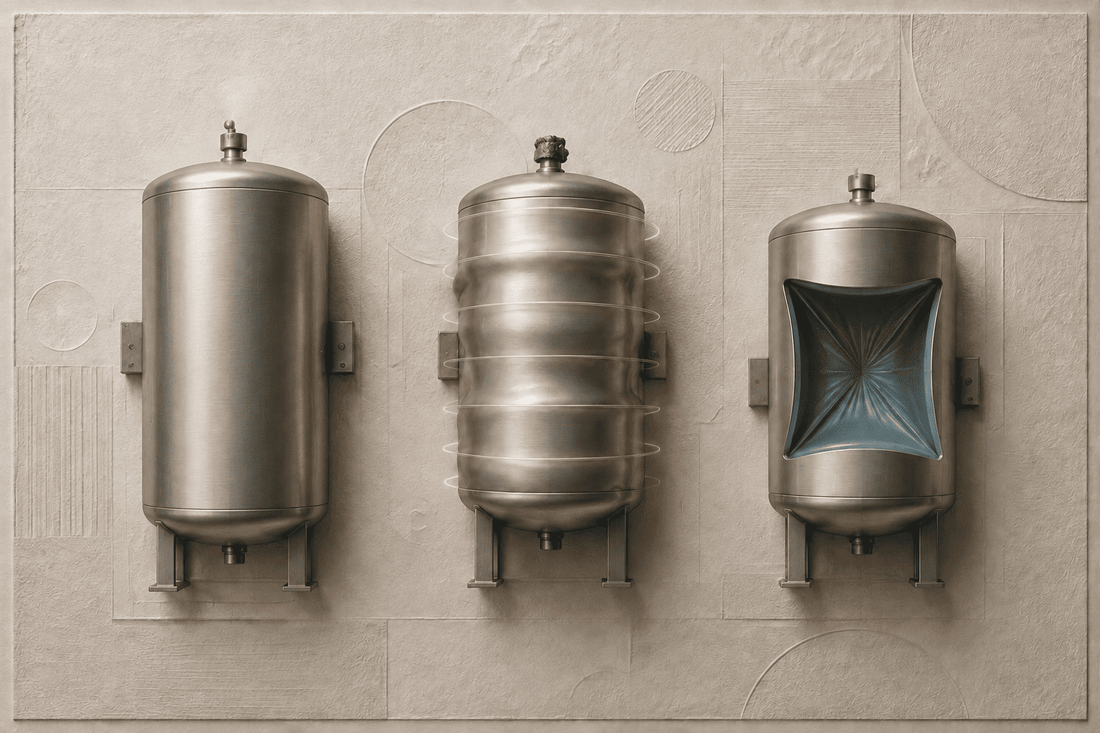

La pressione accidentale nasce quando nel recipiente entra fluido più velocemente di quanto possa uscire, quando si genera gas senza un percorso adeguato di scarico oppure quando un volume confinato viene riscaldato. Il fenomeno opposto si verifica durante svuotamento o raffreddamento: se l’aria non riesce a entrare, all’interno può formarsi una depressione capace di deformare il serbatoio verso l’interno. Entrambe le condizioni devono essere prevenute in base ai dati reali dell’attrezzatura e del processo.
Il limite corretto è quello del progetto
La prima informazione da cercare non è la pressione disponibile nella rete aziendale, ma la pressione massima e l’eventuale depressione ammissibili per il serbatoio. Questi dati devono provenire da targa, disegno, manuale o dichiarazione del costruttore. Se il recipiente è indicato per uso atmosferico o il dato non è disponibile, non si può dedurre una capacità di pressione osservando forma e spessore.
Pressione idrostatica e pressione interna non sono equivalenti. Nel primo caso il carico cresce con la profondità del liquido; nel secondo, un gas può esercitare pressione su cielo, fondo, pareti, boccaporti e accessori. La forza risultante dipende dalla pressione moltiplicata per l’area interessata: anche una differenza apparentemente modesta, applicata a una superficie ampia, può generare carichi rilevanti.
Il valore di 0,5 bar citato nella normativa europea sulle attrezzature a pressione definisce il campo generale di applicazione della Direttiva 2014/68/UE; non è una pressione automaticamente tollerabile da un recipiente atmosferico. Un serbatoio può avere un limite ammesso molto inferiore. La conformità normativa e la sicurezza d’uso vanno quindi valutate sulla specifica attrezzatura, non trasformando una soglia legislativa in una prova di resistenza.
Le cause più comuni della pressione accidentale
| Situazione | Che cosa accade | Dato da verificare |
|---|---|---|
| Riempimento con sfiato chiuso o ostruito | Il liquido comprime il gas presente e la pressione cresce | Portata massima di riempimento e capacità effettiva dello sfiato |
| Fermentazione o reazione | Il processo genera gas più velocemente di quanto venga evacuato | Produzione massima di gas, schiuma, possibile trascinamento di prodotto |
| Ritorno di aria o gas da una linea | Una fonte esterna pressurizza il recipiente attraverso valvole o collegamenti | Pressione della sorgente, dispositivi di separazione e logica delle valvole |
| Pompa contro linea chiusa | La pompa continua a trasferire energia senza un percorso di uscita adeguato | Prevalenza massima, valvole, bypass, interblocchi e sequenza operativa |
| Liquido confinato che si riscalda | L’espansione termica aumenta rapidamente la pressione nel volume chiuso | Temperature possibili, volumi isolabili e protezione dedicata |
| Svuotamento o raffreddamento senza ingresso d’aria | Si forma una depressione e il mantello può collassare verso l’interno | Portata di scarico, ciclo di lavaggio e limite di vuoto del serbatoio |
Lo sfiato può perdere capacità senza essere completamente chiuso. Schiuma, residui essiccati, ghiaccio, insetti, filtri saturi, tubazioni sottodimensionate o valvole lasciate nella posizione sbagliata possono ridurre il passaggio. Anche una modifica apparentemente utile, come aggiungere un filtro più fine o prolungare la linea di sfiato, cambia le perdite di carico e deve essere verificata.
Che cosa può cedere
La pressione non agisce soltanto sul fasciame cilindrico. Può sollecitare cielo, fondo, saldature, passi d’uomo, chiusini, coperchi, guarnizioni, attacchi, strumenti e tubazioni. Il primo componente a perdere o deformarsi non coincide necessariamente con quello più facile da vedere. Una guarnizione espulsa o un coperchio che si apre improvvisamente possono proiettare prodotto e parti; una deformazione permanente può rendere il recipiente non più idoneo anche se non si è verificata una rottura completa.
Con i gas il pericolo comprende l’energia accumulata. Quando si crea una via di fuga, il volume compresso si espande e può accelerare liquido o componenti. Per questo una prova pneumatica presenta rischi diversi da una prova idraulica e non deve essere improvvisata. La scelta del metodo, delle protezioni e dell’area di esclusione appartiene a personale competente e a una procedura specifica.
La depressione produce un danno diverso ma non minore. Un mantello sottile può imbozzarsi, il cielo può abbassarsi e gli attacchi possono spostarsi. Dopo una deformazione non è sufficiente “rimettere in forma” la lamiera: occorre valutare materiale, saldature, geometria e causa dell’evento prima di rimettere il serbatoio in servizio.
Segnali da non ignorare
- indicazione di pressione o vuoto diversa dal normale, oppure variazione rapida e inspiegata;
- gonfiore, imbozzamento o movimento visibile di cielo, pareti, fondo o coperchio;
- sibili, colpi, vibrazioni, scricchiolii o apertura intermittente di un dispositivo di scarico;
- perdite da guarnizioni, boccaporti, saldature, strumenti o raccordi;
- riempimento o svuotamento che rallenta senza una causa di processo;
- valvole in posizione inattesa, sfiati sporchi o presenza di prodotto e schiuma nelle linee di respirazione.
Un manometro a zero non garantisce da solo l’assenza di pressione: lo strumento può essere isolato, ostruito, guasto o non adatto al campo da misurare. Analogamente, l’assenza di deformazioni visibili non dimostra che la condizione sia sicura. I segnali devono essere letti insieme a stato delle valvole, fase operativa e dati del processo.
Prevenire significa dimensionare anche la respirazione
Lo sfiato di un serbatoio atmosferico deve consentire al gas di uscire durante il riempimento e all’aria di entrare durante lo svuotamento. La sua capacità va confrontata con le portate massime realistiche, comprese condizioni anomale ragionevolmente prevedibili. Diametro nominale, geometria, filtri, valvole, lunghezza della tubazione e presenza di schiuma influenzano il passaggio effettivo.
Quando il processo può generare pressione oltre la normale respirazione, possono servire dispositivi di sicurezza dedicati. Tipo, dimensione, pressione di apertura, materiali, scarico e posizione devono essere coerenti con il limite del serbatoio e con lo scenario da proteggere. Una valvola di sicurezza non dovrebbe poter essere esclusa involontariamente e deve scaricare in un luogo che non esponga persone o provochi un altro pericolo.
La prevenzione comprende anche logiche di controllo: arresto della pompa a livello alto, consenso al riempimento subordinato allo stato corretto delle valvole, allarmi indipendenti quando necessari e limiti sulla pressione delle utenze collegate. Questi dispositivi non sostituiscono lo sfiato o la protezione meccanica, perché sensori, software e alimentazione possono guastarsi.
Per fermentazioni e processi che generano gas, il dimensionamento deve considerare la produzione massima prevedibile e il trascinamento di schiuma o prodotto. Uno sfiato sufficiente con liquido calmo può diventare inefficace se la schiuma ne raggiunge la sede. Ordine di riempimento, spazio libero, temperatura e variabilità biologica fanno parte dello scenario, non sono dettagli successivi.
Controlli e manutenzione dei dispositivi
Sfiati, rompivuoto e valvole di sicurezza richiedono ispezione e manutenzione secondo istruzioni e condizioni d’uso. La pulizia deve preservarne taratura e libertà di movimento; vernici, depositi, guarnizioni errate e montaggi modificati possono alterare il funzionamento. Se il dispositivo viene rimosso, il serbatoio non deve essere utilizzato in una configurazione che dipenda da quella protezione.
Le verifiche vanno registrate indicando identificazione, intervento, esito e persona che lo ha eseguito. Dopo modifiche a pompe, portate, tubazioni, valvole, ricette, cicli CIP o software occorre riesaminare gli scenari: mantenere lo stesso dispositivo su un processo cambiato non garantisce che la protezione sia ancora adeguata.
La prova funzionale non deve creare il pericolo che intende controllare. Forzare manualmente una valvola, pressurizzare il serbatoio o chiudere uno sfiato per “vedere che cosa succede” sono attività da eseguire soltanto se previste dal costruttore, con procedura, attrezzature e competenze adeguate.
Cosa non fare
- Non usare aria compressa per svuotare più velocemente un serbatoio atmosferico o per spingere il prodotto verso la linea.
- Non tappare o ridurre lo sfiato per evitare odori, polvere o fuoriuscita di schiuma senza una verifica tecnica della soluzione sostitutiva.
- Non aprire coperchi, passi d’uomo o raccordi quando esiste il dubbio che il recipiente sia in pressione o in depressione.
- Non modificare taratura o contrappesi dei dispositivi di sicurezza e non aggiungere valvole che possano isolarli accidentalmente.
- Non raddrizzare e riutilizzare senza valutazione un serbatoio deformato: il danno visibile può essere soltanto una parte dell’evento.
La pressione accidentale si evita prima della manovra
La protezione efficace combina dati di progetto, respirazione adeguata, dispositivi correttamente dimensionati, logiche coerenti e procedure comprensibili. Nessun singolo elemento compensa automaticamente gli altri: un grande sfiato può ostruirsi, un sensore può guastarsi e una valvola di sicurezza può non proteggere uno scenario per il quale non è stata scelta.
Prima di riempire, svuotare, lavare, riscaldare o collegare una nuova utenza, occorre sapere dove andrà il gas spostato o generato e quale dispositivo proteggerà il serbatoio se la sequenza prevista non si verifica. È una domanda semplice, ma ha il pregio di arrivare prima del rumore sospetto.
Domande frequenti
Un serbatoio con coperchio chiuso può lavorare in pressione?
Soltanto se il costruttore lo ha progettato e dichiarato per quella pressione e configurazione. La presenza di un coperchio o di una chiusura robusta non dimostra l’idoneità al servizio in pressione.
A cosa serve lo sfiato durante il riempimento?
Permette al gas presente nel serbatoio di uscire mentre entra il liquido. Deve avere capacità adeguata alla portata massima e restare libero da ostruzioni, schiuma e configurazioni di valvole errate.
Perché un serbatoio può deformarsi durante lo svuotamento?
Se il liquido esce più rapidamente dell’aria che può entrare, si crea una depressione. Il rischio può presentarsi anche raffreddando il recipiente dopo un lavaggio caldo e richiede una protezione dimensionata sul serbatoio e sul processo.
Che cosa fare se il serbatoio sembra in pressione?
Non tentare di aprire coperchi o raccordi. Tenere le persone lontane, arrestare le sorgenti solo mediante i comandi e le procedure previste e coinvolgere immediatamente il responsabile e personale competente.
