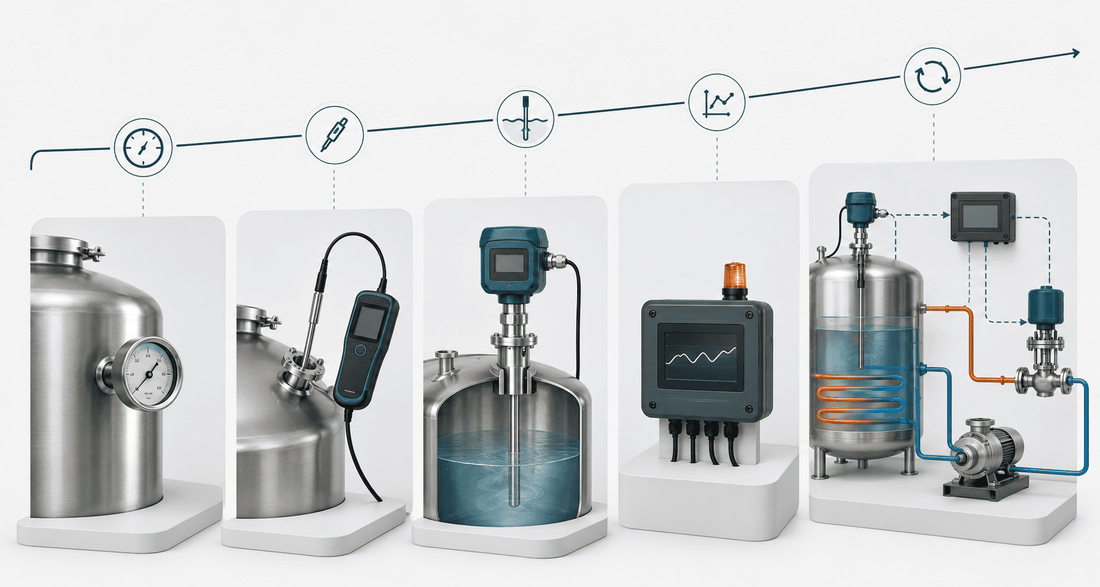

Monitoraggio della temperatura: dal termometro semplice al controllo automatico
Share
Leggere una temperatura, conservarne lo storico e correggerla sono tre funzioni diverse.
Il livello di controllo deve crescere insieme al rischio del processo, non al numero di display disponibili.
Un termometro analogico montato sul serbatoio può essere sufficiente per un prodotto stabile controllato più volte al giorno. In un processo rapido, sensibile o lasciato incustodito, la stessa soluzione può accorgersi del problema soltanto quando qualcuno guarda il quadrante.
Passare a un sistema digitale non significa automaticamente controllare meglio la temperatura. Prima di scegliere strumenti e automazioni bisogna chiarire quale decisione dovrà essere presa dal dato: osservare, registrare, ricevere un allarme oppure attivare riscaldamento e raffreddamento.
Quattro verbi da non confondere
| Funzione | Cosa fa il sistema | Cosa non fa automaticamente |
|---|---|---|
| Misurare | Fornisce un valore nel punto e nel momento osservati | Non conserva necessariamente lo storico |
| Registrare | Memorizza valori e orari per ricostruire l’andamento | Non garantisce che qualcuno intervenga |
| Allarmare | Segnala il superamento di una soglia o un’anomalia | Non corregge il processo senza una procedura o un attuatore |
| Regolare | Comanda riscaldamento o raffreddamento per seguire un obiettivo | Non rende adeguato un impianto termico sottodimensionato |
Livello 1: termometro locale
Un termometro a quadrante o un semplice indicatore digitale permette una lettura immediata vicino al serbatoio. Non richiede necessariamente un sistema di supervisione ed è adatto quando il processo evolve lentamente, l’operatore è presente e una verifica periodica è sufficiente.
I limiti sono altrettanto chiari: la lettura dipende dalla presenza di qualcuno, non produce uno storico e può non evidenziare ciò che avviene tra due controlli. Anche la posizione del quadrante conta; uno strumento preciso ma difficile da raggiungere o leggere tende a essere controllato meno spesso.
Quando può bastare
- stoccaggio senza forti variazioni termiche;
- piccoli lotti sorvegliati direttamente;
- processi nei quali l’intervento non è urgente;
- controlli indicativi non destinati da soli a dimostrare la conformità del lotto.
Livello 2: sonda portatile
Una sonda digitale portatile può essere utilizzata su più recipienti e consente di scegliere il punto di prelievo o immersione. È una soluzione flessibile per piccoli produttori, verifiche incrociate e controlli occasionali, purché il metodo sia ripetibile.
Profondità di immersione, tempo di stabilizzazione, pulizia tra un prodotto e l’altro e posizione del campione devono essere definiti. Misurare una volta vicino alla superficie e la volta successiva sul prodotto appena prelevato dal fondo produce numeri difficili da confrontare, anche usando lo stesso strumento.
Se la sonda è portatile, una breve istruzione operativa dovrebbe indicare dove misurare, quanto attendere, come pulire lo strumento e come registrare il risultato. La flessibilità senza metodo diventa variabilità.
Livello 3: sonda fissa con indicatore
Una sonda installata stabilmente permette di leggere sempre lo stesso punto e riduce le operazioni manuali. Può essere montata direttamente o inserita in un pozzetto termometrico, che la separa dal prodotto e può facilitarne la sostituzione.
Il pozzetto, però, introduce massa e resistenza termica: forma, materiale, spessore e contatto con la sonda influenzano il tempo di risposta. Una lettura stabile non è necessariamente una lettura rapida. La lunghezza di immersione deve inoltre essere coerente con livello minimo del prodotto e zona che si vuole rappresentare.
La sonda non dovrebbe essere collocata soltanto dove è più semplice saldare un attacco. Vicinanza a pareti, camicie, resistenze, ingresso del prodotto o fondo del serbatoio può generare valori diversi dalla temperatura media del lotto.
Livello 4: registrazione e allarmi
Un registratore o data logger conserva l’andamento nel tempo. Il grafico permette di riconoscere oscillazioni, tempi di riscaldamento, derive notturne e differenze tra lotti che una singola lettura non mostra. Lo storico diventa utile per qualità, diagnosi e miglioramento del processo.
La frequenza di acquisizione deve essere scelta in base alla velocità del fenomeno. Campionare troppo lentamente può nascondere picchi brevi; acquisire dati molto più spesso del necessario produce archivi pesanti senza aggiungere informazione utile.
Un allarme aggiunge una richiesta di intervento, ma deve avere destinatario, tempo di risposta e azione prevista. Se nessuno sa cosa fare quando arriva la notifica, il sistema ha registrato correttamente il problema senza contribuire a risolverlo.
▶ Cosa dovrebbe contenere uno storico utile?
Oltre a valore e orario, è utile poter associare serbatoio, lotto, fase di processo, eventuali allarmi e interventi eseguiti. Il formato deve permettere consultazione ed esportazione per il periodo realmente necessario, con gestione coerente di orologio, fuso orario e interruzioni di alimentazione.
Livello 5: controllo automatico
Nel controllo automatico il valore misurato viene confrontato con un obiettivo e un regolatore comanda un attuatore: valvola, pompa, resistenza, gruppo frigorifero o altro elemento del circuito termico. La catena comprende quindi sensore, regolatore, logica di comando, attuatore e capacità reale di scambiare calore.
Un semplice controllo a soglia accende e spegne il sistema entro un intervallo definito. Una regolazione più evoluta può modulare l’intervento per ridurre oscillazioni e superamenti dell’obiettivo, ma richiede parametri adeguati alla dinamica del processo. Aggiungere una logica sofisticata a un circuito lento, mal dimensionato o con sonda collocata male non elimina il problema.
Devono essere previste condizioni di guasto, limiti di sicurezza, perdita del segnale, assenza del fluido di servizio e comportamento dopo un’interruzione elettrica. Il sistema deve portare il processo in una condizione definita, non limitarsi a spegnere il display.
Pt100, termocoppia o altro sensore?
Le termoresistenze al platino, spesso indicate come Pt100, sono molto diffuse nella misura industriale e sono descritte dalla IEC 60751. Le termocoppie appartengono a famiglie identificate per tipo e caratteristiche, trattate dalla serie IEC 60584. Le due tecnologie trasformano la temperatura in segnali differenti e richiedono catene di lettura coerenti.
Non esiste un sensore migliore in assoluto. Intervallo di temperatura, precisione necessaria, rapidità di risposta, robustezza, lunghezza dei cavi, ambiente e manutenzione orientano la scelta. Per molti processi alimentari a temperatura moderata una termoresistenza può essere appropriata; applicazioni con campi molto estesi o condizioni particolari possono portare verso altre tecnologie.
Posizione della sonda: quale temperatura stiamo leggendo?
In un prodotto fermo possono formarsi differenze tra alto e basso, centro e parete. Riscaldamento, raffreddamento e riempimento creano zone temporaneamente più calde o più fredde. L’agitazione riduce spesso queste differenze, ma la sua efficacia dipende da geometria, livello, viscosità e velocità.
La sonda deve rappresentare il punto utile alla decisione. In alcuni processi interessa la zona più fredda, in altri la temperatura media o il prodotto in uscita. Se l’unico sensore è vicino alla superficie e il livello scende sotto la sua punta, il sistema può finire per misurare l’aria del serbatoio mentre il display continua a mostrare un numero perfettamente plausibile.
La catena di misura e la calibrazione
Il risultato dipende dall’intera catena: elemento sensibile, pozzetto, connessioni, cablaggio, trasmettitore, indicatore, registratore e configurazione software. La tolleranza dichiarata per il solo sensore non coincide automaticamente con l’incertezza della misura installata.
Risoluzione, precisione e ripetibilità non sono sinonimi. Un display con due decimali può mostrare variazioni molto piccole senza essere accurato a quel livello. La calibrazione confronta lo strumento con un riferimento e deve riguardare l’intervallo realmente utilizzato; frequenza e criteri di accettazione vanno stabiliti in base a rischio, stabilità dello strumento, uso e requisiti del processo.
❗ Errori comuni da evitare
Controllare la temperatura del locale invece del prodotto
Il prodotto possiede inerzia termica e può trovarsi a una temperatura diversa dall’ambiente per molte ore.
Scegliere il sensore dalla precisione scritta in scheda
Installazione, punto di misura, tempo di risposta e catena elettronica possono incidere più della tolleranza nominale.
Impostare allarmi troppo stretti
Se le soglie generano continue notifiche non significative, gli operatori iniziano a ignorarle. Devono distinguere una normale oscillazione da una condizione che richiede azione.
Automatizzare senza verificare la potenza disponibile
Il regolatore può chiedere calore o freddo, ma non può compensare uno scambiatore insufficiente, un fluido di servizio inadeguato o dispersioni eccessive.
Registrare dati senza rivederli
Uno storico acquista valore quando viene analizzato per individuare derive, anomalie e opportunità di miglioramento.
📌 Come scegliere il livello appropriato
La lettura manuale può bastare per processi lenti, sorvegliati e con conseguenze limitate in caso di scostamento. Registrazione e allarmi diventano più importanti quando occorre ricostruire il lotto, controllare periodi non presidiati o intervenire rapidamente. La regolazione automatica è utile quando la temperatura deve rimanere entro un campo definito e il circuito dispone della capacità necessaria per correggerla.
Prima di scegliere servono almeno: prodotto, volume minimo e massimo, intervallo e obiettivo termico, velocità di variazione, uniformità richiesta, conseguenze di uno scostamento, presenza dell’operatore, tempo massimo di risposta e necessità di conservare i dati.
Nei processi alimentari i requisiti di monitoraggio dipendono da prodotto, fase, analisi dei pericoli e normativa applicabile. Il sistema deve essere verificato anche rispetto alle disposizioni del Paese di installazione e non sostituisce la definizione di procedure, limiti, responsabilità e azioni correttive.
Checklist prima di scegliere
- definire se occorre misurare, registrare, allarmare o regolare;
- stabilire intervallo, precisione utile e tempo di risposta;
- individuare il punto realmente rappresentativo del prodotto;
- verificare livello minimo e possibili stratificazioni;
- considerare pozzetto, cablaggio, display e registratore come una catena;
- definire frequenza di acquisizione e durata dello storico;
- assegnare destinatario e azione a ogni allarme;
- verificare potenza termica, attuatori e condizioni di guasto;
- stabilire calibrazione e criteri di accettazione.
Partire dalla decisione, non dal display
Il sistema più adatto non è quello che produce più dati, ma quello che fornisce il dato necessario nel momento in cui può ancora essere usato. Chiarire cosa deve accadere dopo la misura permette di scegliere una soluzione proporzionata: dal termometro locale a un controllo automatico capace di intervenire, segnalare i guasti e lasciare uno storico comprensibile.
Domande frequenti
Un termometro analogico può essere sufficientemente preciso?
Può esserlo per determinati impieghi, se campo, tolleranza, installazione e verifica sono coerenti con il processo. Il limite principale può essere l’assenza di registrazione o allarme, non il tipo di quadrante.
Pt100 e termocoppia sono intercambiabili?
No. Producono segnali differenti e richiedono ingressi, cablaggi e configurazioni compatibili. La sostituzione deve considerare l’intera catena di misura.
Un data logger controlla automaticamente la temperatura?
Non necessariamente. Può limitarsi a registrare o inviare allarmi. Per regolare servono una logica di comando e attuatori collegati al sistema termico.
Ogni quanto deve essere calibrata una sonda?
Non esiste un intervallo universale. Va definito considerando rischio del processo, stabilità, frequenza d’uso, storico delle verifiche, requisiti interni e normativa applicabile.
