Impianti compatti su skid: quando semplificano installazione e manutenzione

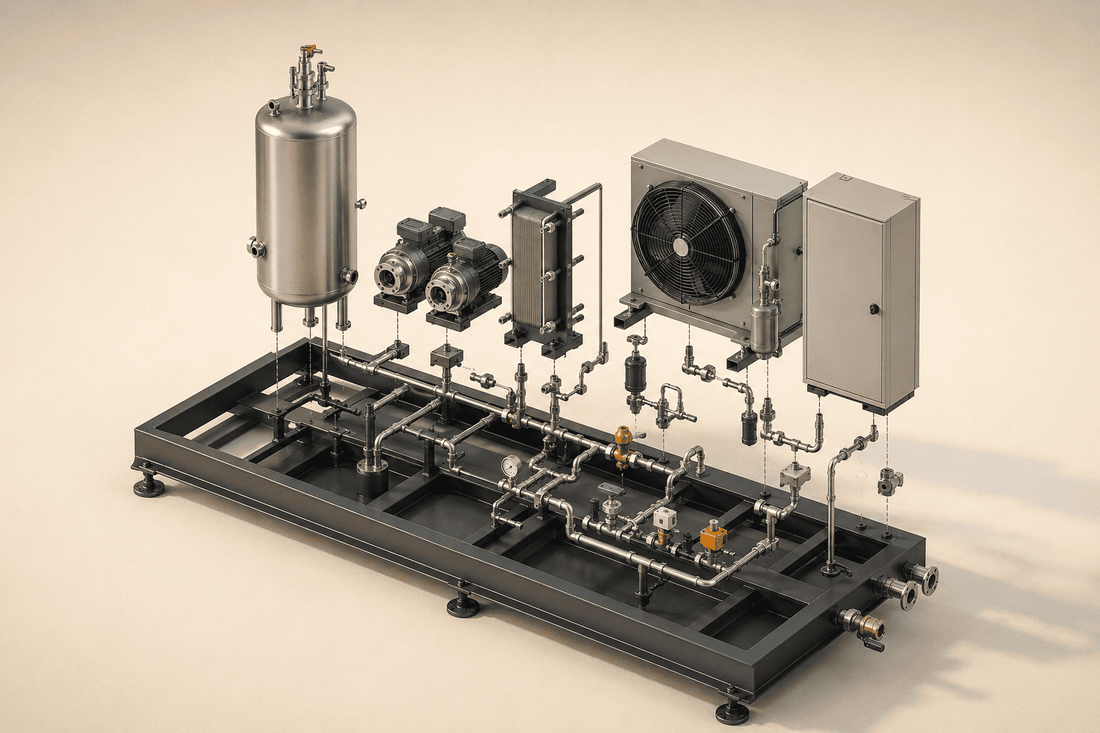

Un impianto compatto su skid riunisce su un telaio comune più componenti che devono lavorare come un sottosistema: pompe, scambiatori, serbatoio polmone, valvole, strumenti, tubazioni, quadro elettrico e logica di controllo. Invece di ricevere elementi separati e costruire quasi tutto nel luogo d’installazione, una parte rilevante dell’assemblaggio viene eseguita in officina, dove può essere controllata e provata prima della consegna.

Il vantaggio non consiste quindi nel semplice telaio. Una pompa e un serbatoio appoggiati sulla stessa base non formano automaticamente un buon impianto modulare. Il valore nasce dall’integrazione: portate e prevalenze coerenti, valvole accessibili, strumenti posizionati correttamente, cablaggi ordinati, logiche verificate e punti di collegamento chiaramente definiti. Quando queste relazioni sono state progettate, lo skid può semplificare installazione e avviamento; quando non lo sono, la compattezza si limita a concentrare i problemi in meno metri quadrati.

Il problema che uno skid cerca di risolvere

Consideriamo un piccolo sistema per produrre e distribuire acqua a temperatura controllata a una batteria di serbatoi. Possono servire un gruppo frigorifero, una o più pompe, un accumulo, dispositivi di espansione e sicurezza, valvole di regolazione, filtri, sonde, collettori e un quadro. Se ogni componente viene acquistato e installato separatamente, il risultato dipende da molte interfacce: meccanica, idraulica, elettrica, automazione, strutture e processo.

Ciascuna interfaccia richiede decisioni. Chi dimensiona la pompa? Dove viene collocata la sonda che governa la temperatura? Quale apparecchiatura genera l’allarme e quale deve arrestarsi? Chi fornisce i cavi, chi definisce i raccordi e chi verifica che vi sia spazio per estrarre il filtro? Se queste domande emergono durante il montaggio, il cantiere diventa il luogo nel quale si completa il progetto, spesso con tempi e condizioni poco favorevoli.

Lo skid sposta una parte di tali decisioni e lavorazioni a monte. Il fornitore può coordinare componenti e collegamenti interni, predisporre le interfacce verso il sito e provare una porzione più ampia del sistema. Questo riduce il numero di attività da eseguire sul posto, ma non elimina la necessità di progettare l’impianto complessivo.

I dati necessari prima di disegnare il telaio

La progettazione dovrebbe partire dal servizio richiesto, non dallo spazio rimasto libero in reparto. Per uno skid termico occorre conoscere potenza da trasferire, temperature di mandata e ritorno, portata, fluido vettore, concentrazione di eventuale glicole, pressione disponibile e variazioni del carico. Per uno skid di processo possono diventare determinanti viscosità, densità, solidi, requisiti igienici, compatibilità dei materiali e modalità di pulizia.

Servono poi i dati del sito: alimentazione elettrica, acqua, aria compressa, scarichi, ventilazione, temperatura ambiente, rumorosità ammessa, classificazione dell’area e condizioni minime e massime di funzionamento. Anche le connessioni verso il resto dell’impianto devono avere limiti chiari. Un collettore predisposto sul bordo del telaio è utile solo se quota, orientamento, diametro, standard del raccordo e carichi ammissibili coincidono con ciò che verrà collegato.

Infine vanno acquisiti i vincoli logistici: dimensioni di porte e corridoi, curve, pendenze, portata del pavimento, mezzi di sollevamento e spazio di manovra. Un modulo che entra nel camion ma non attraversa l’ultima porta ha raggiunto un curioso livello di compattezza: perfetto per il trasporto, meno per la produzione.

Che cosa si guadagna con la prefabbricazione

La prefabbricazione può inoltre ridurre la durata del fermo necessario per inserire il nuovo sottosistema. Una parte del lavoro procede mentre il sito continua a produrre, e l’intervento locale si concentra su posizionamento, collegamenti e prove finali. Il beneficio è maggiore quando il reparto dispone di finestre di arresto brevi o quando coordinare più imprese all’interno dell’area produttiva sarebbe complesso.

FAT e SAT: due verifiche con scopi diversi

Il Factory Acceptance Test si svolge normalmente prima della spedizione. Può controllare conformità della configurazione, continuità dei cablaggi, segnali, allarmi, sequenze automatiche, rotazione dei motori, tenuta delle parti interessate e prestazioni riproducibili con le utenze disponibili in officina. Non tutte le condizioni reali possono essere ricreate: carichi, distanze, qualità delle alimentazioni e collegamenti all’impianto esistente possono essere soltanto simulati.

Il Site Acceptance Test verifica invece il sistema dopo il posizionamento e l’integrazione. Serve a controllare collegamenti effettivi, comunicazione con apparecchiature esterne, interblocchi, senso dei flussi, prestazioni nelle condizioni del sito e risposta alle anomalie previste. Fra FAT e SAT si collocano trasporto, installazione e messa in servizio: trattarli come un’unica firma finale rende più difficile capire dove nasce un eventuale problema.

Installazione: ciò che il telaio non risolve

Il pavimento deve sostenere massa e carichi nelle condizioni previste ed essere sufficientemente piano. Ancoraggi, supporti antivibranti e modalità di sollevamento dipendono dal progetto; i punti presenti sul telaio non vanno interpretati automaticamente come golfari idonei a qualsiasi configurazione. Prima della movimentazione devono essere noti peso, baricentro, punti di presa e componenti da bloccare o rimuovere.

Le tubazioni del sito non dovrebbero trasferire al collettore dello skid pesi, dilatazioni o disallineamenti non previsti. Occorre considerare supporti, flessibilità, drenaggio, sfiato e possibilità di isolare il modulo. Anche ventilazione e dissipazione termica vanno verificate: comprimere gruppo frigo, quadro e pompe in una nicchia poco aerata può ridurre lo spazio occupato e aumentare contemporaneamente temperatura, rumore e difficoltà di intervento.

Restano inoltre a carico del progetto complessivo le protezioni dell’area, gli scarichi, l’illuminazione, l’accesso degli operatori e il coordinamento con le procedure aziendali. La documentazione deve distinguere chiaramente il confine di fornitura: dove termina lo skid, quali utenze deve ricevere e quali dispositivi esterni partecipano alle sue funzioni di controllo o sicurezza.

Compatto sì, ma ancora manutenibile

La manutenzione non richiede soltanto vedere un componente: occorre raggiungerlo con mani e utensili, rimuoverlo lungo una traiettoria possibile e movimentarne il peso in sicurezza. Un filtro può essere perfettamente visibile e comunque impossibile da estrarre perché sopra di lui passa una tubazione. Lo stesso vale per motori, tenute delle pompe, valvole di ritegno, sonde, resistenze, ventilatori e moduli del quadro.

La progettazione dovrebbe prevedere valvole di intercettazione, punti di drenaggio, sfiati, raccolta delle perdite e spazio per la sostituzione dei ricambi. Componenti soggetti a controllo frequente vanno collocati in zone raggiungibili senza smontare metà impianto. Etichette, identificazione dei cavi e corrispondenza con gli schemi riducono i tempi diagnostici, mentre l’accesso ai dati di allarme aiuta a separare un guasto del modulo da un’anomalia proveniente dal processo.

Per applicazioni alimentari o igieniche va valutata anche la pulibilità esterna e interna: ristagni sul telaio, tubazioni non drenabili, superfici sovrapposte o componenti troppo ravvicinati possono rendere difficile rimuovere sporco e umidità. Se è previsto un lavaggio automatico, il fatto che il fluido “passi” nel circuito non dimostra da solo che tutte le superfici interessate ricevano portata, azione e drenaggio adeguati.

I limiti da valutare prima dell’acquisto

• Trasporto e accesso: dimensioni e massa possono imporre la suddivisione in più moduli, con collegamenti da ricostruire in sito.
• Personalizzazione tardiva: cambiare una connessione o aggiungere un componente dopo la costruzione può essere più difficile in uno spazio già saturo.
• Espansione futura: collettori, potenza elettrica, quadro e telaio devono avere margini reali, non soltanto uno spazio vuoto sulla vista frontale.
• Guasto comune: concentrare servizi e controllo in un unico modulo può rendere più chiaro il sistema, ma un arresto del sottosistema può coinvolgere più utenze.
• Conformità e integrazione: apparecchiature, parti in pressione, quadro e insieme funzionale possono ricadere in discipline diverse. Fornitura compatta non significa automaticamente responsabilità già risolte per l’intera installazione.

Quando lo skid è una scelta convincente

La soluzione è particolarmente interessante quando il processo può essere racchiuso in confini chiari, il sito ha poco tempo per il montaggio e molte attività possono essere provate prima della spedizione. È utile anche per moduli ripetibili, impianti pilota, ampliamenti progressivi e locali nei quali ridurre lavorazioni e presenze esterne rappresenta un vantaggio concreto.

È meno convincente quando le apparecchiature devono essere distribuite su grandi distanze, il percorso di ingresso impone una frammentazione estrema, i collegamenti con il processo cambiano continuamente o la manutenzione richiede spazi incompatibili con il volume disponibile. In questi casi una struttura parzialmente modulare o un’installazione tradizionale ben coordinata possono risultare più razionali.

Il criterio decisivo non è quindi avere tutto su un basamento, ma ridurre le interfacce senza renderle invisibili. Uno skid efficace arriva in sito con molte decisioni già prese, documentate e provate; lascia però chiaramente aperte quelle che dipendono dall’edificio e dall’impianto nel quale dovrà lavorare.
