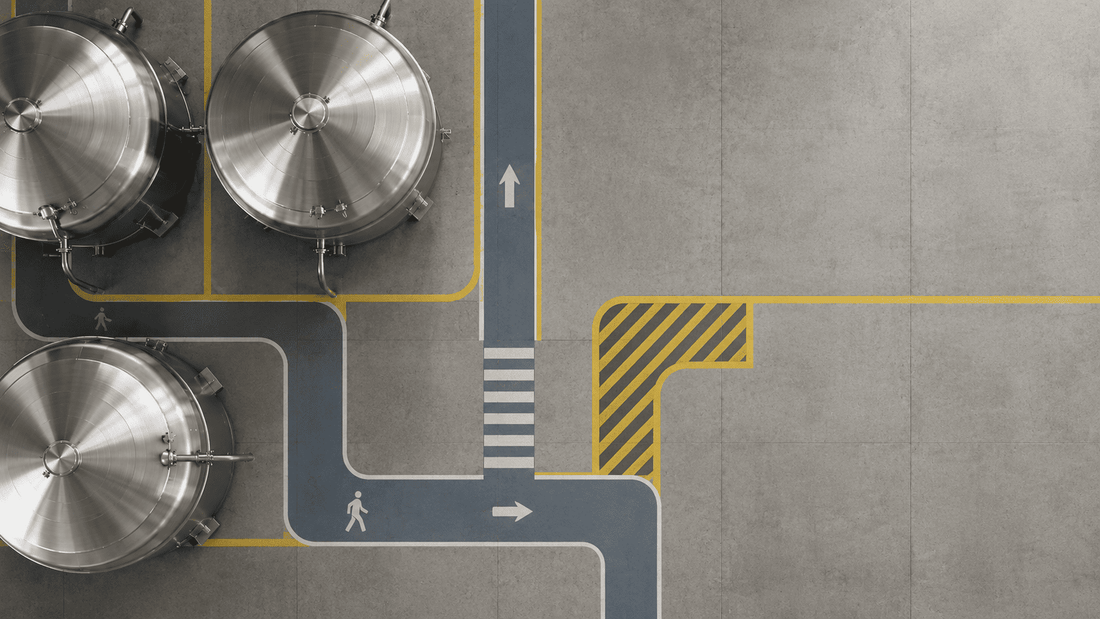

Il ruolo del layout nella sicurezza
Share
🧭 Sicurezza in stabilimento: il layout non è solo una questione di spazio
In molti impianti produttivi il layout viene considerato soprattutto come un problema di ingombri: farci stare serbatoi, pompe, tubazioni, quadri elettrici, passerelle e zone di lavoro. In realtà, la disposizione fisica delle attrezzature influenza direttamente la sicurezza degli operatori, la qualità del processo e la facilità di manutenzione.
Un serbatoio posizionato male, una valvola difficile da raggiungere o un passaggio troppo stretto non sono semplici scomodità. Possono diventare fonti di rischio: cadute, urti, errori di manovra, contaminazioni, difficoltà di lavaggio, interventi tecnici improvvisati.
Un buon layout non serve solo a “ordinare” lo spazio. Serve a ridurre movimenti inutili, rendere leggibili i flussi, separare attività incompatibili e permettere agli operatori di lavorare senza dover compensare ogni giorno difetti progettuali.
Contesto tecnico essenziale: cosa significa layout in un reparto produttivo
Nel settore alimentare, enologico, cosmetico e chimico, il layout comprende l’organizzazione fisica di:
- serbatoi di stoccaggio, fermentazione, miscelazione o maturazione;
- pompe, filtri, scambiatori, miscelatori e accessori di processo;
- linee di carico, scarico, trasferimento e lavaggio;
- aree di passaggio, movimentazione e manutenzione;
- punti di comando, quadri elettrici e sistemi di controllo;
- zone dedicate a materie prime, prodotto finito, detergenti, rifiuti o attrezzature mobili.
La sicurezza dipende dalla relazione tra questi elementi. Non basta che ogni singola macchina sia conforme e ben costruita: anche un insieme di componenti corretti può generare rischi se disposto in modo poco logico.
🔄 Il layout come mappa dei movimenti reali
Un errore frequente è progettare il reparto guardando solo la pianta dall’alto. La pianta è utile, ma non mostra tutto: non evidenzia bene le posture, i gesti ripetuti, le manovre con tubi flessibili, i punti ciechi, le interferenze tra persone e attrezzature mobili.
Per valutare un layout in modo realistico bisogna immaginare il lavoro mentre accade:
- l’operatore deve aprire una valvola con una mano sola o deve piegarsi sotto una tubazione?
- il tubo flessibile attraversa un passaggio pedonale?
- la scala viene usata ogni giorno o solo in casi eccezionali?
- la pompa è accessibile per la pulizia e la manutenzione?
- due attività diverse si ostacolano nello stesso punto?
Un layout sicuro riduce la necessità di “arrangiarsi”. E in produzione, quando una soluzione richiede arrangiamenti continui, prima o poi qualcuno troverà una scorciatoia. Non per negligenza, ma perché il sistema lo spinge a farlo.
🧩 Le aree critiche da analizzare
1. Passaggi e vie di transito
Le vie di passaggio devono permettere il movimento sicuro di persone, carrelli, transpallet, tubazioni mobili e attrezzature di servizio. Nei reparti con serbatoi in acciaio inox, il rischio non è solo l’ingombro fisso del serbatoio, ma anche ciò che ruota intorno al serbatoio: raccordi, gambe, valvole, tubi, pompe mobili, cavi e accessori temporanei.
| Elemento da valutare | Rischio se trascurato | Criterio pratico |
|---|---|---|
| Distanza tra serbatoi | Urti, difficoltà di pulizia, manutenzione complicata | Lasciare spazio utile, non solo spazio teorico |
| Tubi flessibili a pavimento | Inciampo, contaminazione, schiacciamento | Prevedere percorsi chiari e punti di collegamento logici |
| Zone di manovra | Movimenti forzati, collisioni, tempi morti | Simulare le operazioni reali prima dell’installazione |
2. Accesso a valvole, portelle e punti di controllo
Una valvola installata in una posizione scomoda è una piccola criticità che si ripete molte volte. Se l’operatore deve chinarsi, allungarsi, salire su appoggi improvvisati o lavorare in torsione, il rischio aumenta. Vale per valvole di scarico, rubinetti di campionamento, manometri, sonde, comandi e portelle superiori.
Un punto di comando o di manutenzione “raggiungibile” non è automaticamente “accessibile in sicurezza”. La differenza è concreta: raggiungibile significa che ci si arriva; accessibile in sicurezza significa che ci si arriva senza posture anomale, mezzi improvvisati o interferenze pericolose.
3. Separazione tra flussi puliti e sporchi
In ambito alimentare, enologico e cosmetico, il layout incide anche sull’igiene. Un reparto può essere costruito con ottimi materiali, ma diventare fragile se i percorsi di prodotto, operatori, lavaggi, scarti e attrezzature non sono separati in modo ragionevole.
Alcuni esempi concreti:
- il tubo usato per un prodotto finito non dovrebbe attraversare una zona di scarto o lavaggio non controllata;
- le attrezzature pulite dovrebbero avere un’area dedicata, non essere appoggiate dove capita;
- i detergenti dovrebbero essere stoccati in modo ordinato e separato dai materiali di processo;
- le operazioni di lavaggio non dovrebbero creare ristagni o schizzi verso zone sensibili.
4. Manutenzione ordinaria e straordinaria
Il layout deve essere valutato anche dal punto di vista di chi dovrà intervenire sull’impianto. Una pompa installata in uno spazio troppo stretto può funzionare perfettamente, ma diventare un problema quando bisogna smontarla, controllarla o sostituire una guarnizione.
La manutenzione “difficile” produce spesso tre effetti negativi:
- viene rimandata;
- viene eseguita in condizioni scomode;
- richiede tempi più lunghi e fermi impianto meno prevedibili.
▶ Approfondimento: il layout va letto anche con gli occhi del manutentore
Durante la progettazione è utile chiedersi se un componente possa essere rimosso senza smontare mezza linea, se ci sia spazio per gli utensili, se l’operatore possa lavorare in posizione stabile e se l’area sia illuminata e accessibile. Sono dettagli poco spettacolari, ma fanno la differenza quando l’impianto è in produzione e il tempo disponibile è limitato.
⚙️ Layout compatto o layout accessibile?
Nei piccoli reparti produttivi lo spazio è spesso limitato. La tentazione è realizzare un layout molto compatto, con serbatoi e attrezzature ravvicinati. In alcuni casi è una scelta obbligata, ma va gestita con attenzione.
Un layout compatto può essere adatto quando:
- le operazioni sono semplici e ripetitive;
- i volumi movimentati sono limitati;
- le attrezzature mobili sono poche;
- i punti di accesso sono ben studiati;
- la pulizia è frequente ma non richiede smontaggi complessi.
Diventa invece critico quando:
- sono presenti più operatori contemporaneamente;
- si usano tubazioni flessibili lunghe e frequenti cambi di collegamento;
- le ricette o i processi cambiano spesso;
- si movimentano prodotti caldi, viscosi, schiumogeni o chimicamente aggressivi;
- sono richieste ispezioni e manutenzioni frequenti.
Il layout più sicuro non è necessariamente quello più ampio. È quello in cui ogni operazione ha uno spazio adeguato, prevedibile e coerente con il modo reale in cui il reparto viene utilizzato.
🧪 Quando il prodotto cambia, cambia anche il layout ideale
Non tutti i processi hanno le stesse esigenze. Un layout adatto a una cantina può non essere ideale per un laboratorio cosmetico; un piccolo impianto alimentare artigianale può richiedere criteri diversi rispetto a un reparto chimico con sostanze più delicate o aggressive.
| Settore | Aspetto layout da curare | Esempio pratico |
|---|---|---|
| Enologico | Trasferimenti, lavaggi, accesso a portelle e valvole | Evitare tubi che attraversano le zone di passaggio durante travasi frequenti |
| Alimentare | Igiene, separazione dei flussi, pulibilità | Prevedere aree distinte per attrezzature pulite e attrezzature da lavare |
| Cosmetico | Controllo contaminazioni, ordine, accesso ai punti di dosaggio | Ridurre incroci tra materie prime, semilavorati e contenitori aperti |
| Chimico | Compatibilità, contenimento, sicurezza operativa | Separare zone di carico sostanze da passaggi non necessari |
Errori comuni, falsi miti e valutazioni sbagliate
“Basta rispettare gli ingombri”
Gli ingombri sono il punto di partenza, non il progetto. Due serbatoi possono “starci” perfettamente sulla pianta e risultare comunque scomodi, pericolosi o poco pulibili una volta installati raccordi, valvole, tubazioni, pompe e accessori.
“Gli operatori si abitueranno”
È una frase rischiosa. Gli operatori si adattano quasi sempre, ma l’adattamento può nascondere problemi: posture scorrette, procedure non formalizzate, passaggi improvvisati, attrezzi lasciati in punti non idonei. Un layout buono riduce la dipendenza dall’esperienza individuale.
“Più compatto significa più efficiente”
Non sempre. Un layout compatto riduce le distanze, ma può aumentare interferenze, tempi di pulizia, difficoltà di manutenzione e rischio di errore. L’efficienza reale non si misura solo in metri risparmiati, ma anche in fluidità delle operazioni.
“La sicurezza si risolve con la procedura”
Le procedure sono indispensabili, ma non devono diventare il cerotto su un errore di layout. Se ogni operazione richiede attenzione estrema per evitare un rischio prevedibile, il problema non è solo comportamentale: è progettuale.
▶ Errore ricorrente da evitare: progettare il reparto senza simulare le operazioni
Prima di definire il layout definitivo, è utile simulare almeno le attività principali: carico, scarico, trasferimento, lavaggio, campionamento, manutenzione ordinaria, movimentazione di materiali e accesso ai comandi. Anche una semplice verifica con schema, sagome e percorsi può far emergere criticità che sulla pianta non si vedono.
Applicabilità reale: cosa valutare prima di modificare o progettare un layout
Non esiste un layout valido per tutti. La scelta dipende da prodotto, frequenza delle operazioni, numero di operatori, spazio disponibile, livello di automazione, esigenze igieniche e tipo di attrezzature installate.
Prima di intervenire conviene raccogliere alcune informazioni concrete:
- quali operazioni vengono svolte ogni giorno;
- quali attività avvengono solo in alcuni periodi dell’anno;
- quali punti generano rallentamenti o manovre scomode;
- dove si concentrano tubi, cavi, pompe mobili o accessori temporanei;
- quali componenti devono essere puliti, ispezionati o smontati;
- quali flussi non dovrebbero incrociarsi;
- quali operatori lavorano contemporaneamente nella stessa area.
Spostare un serbatoio o aggiungere una nuova attrezzatura senza rivedere i percorsi può peggiorare un layout esistente. Ogni modifica locale può avere effetti su passaggi, lavaggi, manutenzione, sicurezza elettrica, scarichi e collegamenti di processo.
Una griglia pratica per leggere il layout
Per una prima analisi, si può usare una griglia semplice. Non sostituisce una valutazione tecnica completa, ma aiuta a individuare i punti deboli più evidenti.
| Domanda | Perché conta |
|---|---|
| Gli operatori possono raggiungere valvole e comandi senza posture forzate? | Riduce errori, affaticamento e manovre improvvisate |
| Le tubazioni mobili attraversano passaggi frequenti? | Evita inciampi, contaminazioni e danneggiamenti |
| Le aree pulite e sporche sono distinguibili? | Migliora igiene, ordine e controllo del processo |
| La manutenzione richiede smontaggi eccessivi? | Riduce tempi di fermo e interventi in condizioni scomode |
| Le modifiche future sono state considerate? | Evita layout saturi già al momento dell’installazione |
Progettare lo spazio significa progettare il comportamento
Un buon layout guida le persone verso il modo corretto di lavorare. Rende naturale seguire il flusso giusto, usare i punti previsti, mantenere l’ordine e rispettare le separazioni necessarie. Un layout debole, invece, obbliga gli operatori a interpretare, compensare, ricordare eccezioni e trovare soluzioni provvisorie.
Per questo il layout dovrebbe essere valutato prima dell’acquisto o dell’installazione delle attrezzature, non solo quando il reparto è già pieno e ogni correzione diventa più costosa. Anche nei piccoli impianti, dove lo spazio è limitato, una progettazione ragionata può evitare molti problemi futuri.
La scelta più consapevole non è riempire al massimo l’area disponibile, ma costruire un ambiente in cui produzione, sicurezza, pulizia e manutenzione possano convivere senza ostacolarsi. In un reparto ben progettato, lo spazio non è vuoto: è margine operativo.
