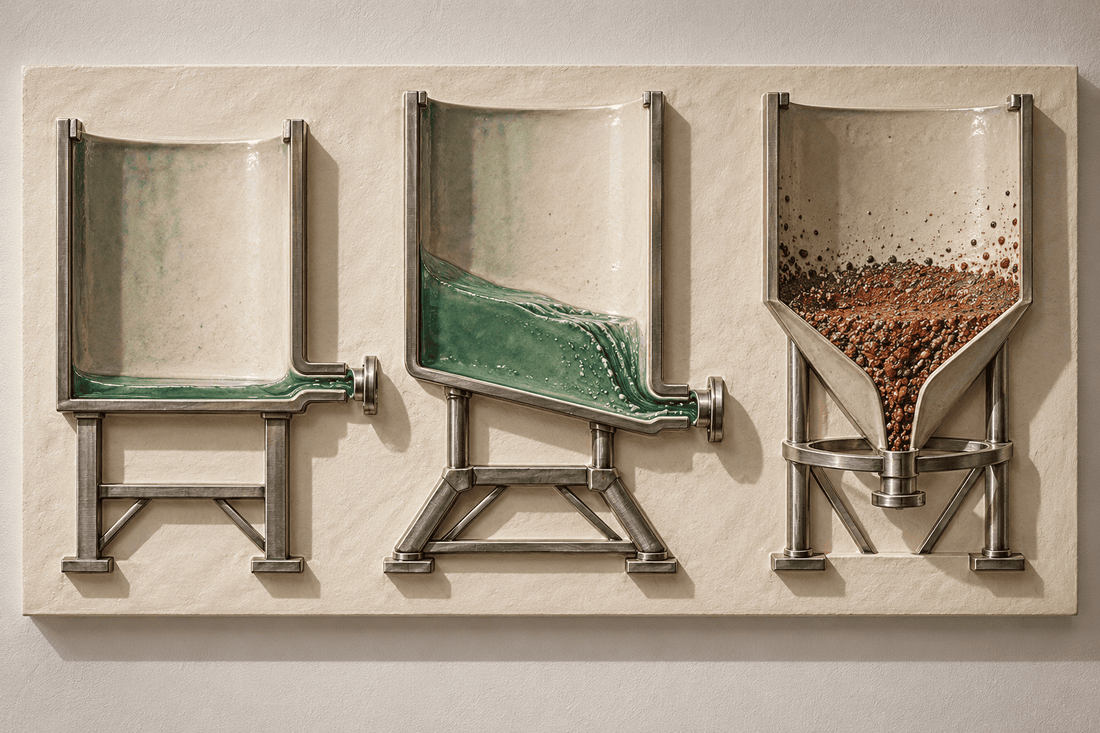

Fondo conico, inclinato o piano: scegliere in base al residuo, non all’abitudine
Share
La forma del fondo va scelta partendo da ciò che deve uscire dal serbatoio, non da ciò che si è sempre comprato.
Residuo, viscosità, solidi, pulizia e quota di scarico determinano la geometria utile. Il resto — supporti, altezza e costo — viene dopo, ma non può essere ignorato.
Fondo piano, inclinato e conico non sono tre livelli crescenti di qualità. Sono risposte diverse a prodotti e operazioni diverse. Un fondo con una pendenza evidente può svuotarsi male se lo scarico è piccolo o collocato in modo incoerente; uno quasi piano può risultare adeguato con un liquido fluido, uno scarico realmente basso e una procedura definita. Prima di confrontare i prezzi bisogna quindi descrivere il residuo accettabile e il modo in cui verrà rimosso.
Definire il residuo prima della pendenza
“Svuotamento completo” è un’espressione troppo vaga. Può significare recuperare più prodotto vendibile, eliminare un deposito solido, evitare ristagni dopo il lavaggio oppure rendere possibile un cambio lotto senza interventi manuali. Ogni obiettivo porta a una scelta diversa.
Vanno dichiarati almeno viscosità alle temperature reali, presenza e dimensione delle particelle, tendenza a sedimentare o aderire, volume residuo tollerabile e frequenza di svuotamento. Un prodotto caldo e fluido può comportarsi in modo molto diverso dallo stesso prodotto raffreddato durante la sosta.
Progettare fondo e scarico come un unico sistema
La pendenza deve condurre al punto di uscita senza creare una seconda zona bassa. Diametro, lunghezza e orientamento del raccordo influenzano velocità di deflusso e quantità trattenuta. Anche una valvola ingombrante o un tratto orizzontale possono vanificare il vantaggio del fondo.
Per solidi, fecce, creme dense o prodotti con pezzi, il passaggio libero può contare più di qualche grado aggiuntivo. Per liquidi fluidi può invece pesare maggiormente la quota effettiva dello scarico rispetto alla superficie interna.
Verificare pulizia, struttura e posa
Un fondo drenante facilita la rimozione dei liquidi, ma non garantisce da solo la pulibilità. Restano determinanti saldature, raccordi, valvole, accessibilità e copertura del sistema di lavaggio. Se la pulizia avviene in automatico, l’intero percorso deve essere verificato nelle condizioni reali.
La pendenza nominale serve poco se il recipiente viene installato fuori livello o si deforma sotto carico. Basamento, gambe, ancoraggi, celle di carico e pavimento devono mantenere la geometria prevista. Un fondo profondo aumenta inoltre l’altezza totale e può richiedere supporti più alti.
Matrice decisionale: dove ogni fondo funziona meglio
| Criterio | Piano | Inclinato | Conico |
|---|---|---|---|
| Prodotto tipico | Liquido fluido, basso deposito | Liquido o crema con residuo da convogliare | Solidi, sedimenti o prodotto denso |
| Scarico | Laterale basso o centrale | Nel punto realmente più basso | Di norma centrale inferiore |
| Residuo | Sensibile a planarità e raccordo | Convogliato in una direzione | Concentrato verso il vertice |
| Ingombro verticale | Contenuto | Intermedio | Maggiore |
| Supporti | Semplici, da verificare | Devono rispettare l’orientamento | Più alti e strutturalmente influenti |
| Costo indicativo | Generalmente inferiore | Intermedio | Generalmente superiore |
Le indicazioni sono comparative, non universali: dimensioni, spessori, finitura, pressione, agitazione e costruzione possono cambiare il risultato.
Quando il piano è sensato
Quando il prodotto è fluido, il residuo ammesso è compatibile con l’uso, l’altezza disponibile è limitata e scarico e posa possono essere controllati. La semplicità può ridurre costo e ingombro.
Quando l’inclinato è il compromesso
Quando serve dirigere il residuo verso un lato senza l’altezza di un cono. È utile solo se l’orientamento viene mantenuto dalla costruzione fino alla posa definitiva.
Quando il conico è giustificato
Quando bisogna raccogliere e scaricare sedimenti, particelle o prodotti poco scorrevoli. Angolo e passaggio vanno però dimensionati sul prodotto, non scelti per consuetudine.
Il costo che non compare nel prezzo del fondo
Il costo reale comprende prodotto perso a ogni ciclo, minuti di svuotamento, acqua e detergente, interventi manuali, altezza dei supporti e spazio necessario sotto la valvola. Un fondo più economico può diventare costoso se trattiene una quantità rilevante di prodotto; un cono sovradimensionato può invece aggiungere carpenteria e ingombro senza vantaggi operativi.
Per confrontare due soluzioni conviene stimare il residuo per ciclo e moltiplicarlo per numero di lotti e valore del prodotto. A questo dato vanno aggiunti tempo di pulizia e consumo delle utilities. È una valutazione più affidabile del solo prezzo iniziale.
Apri le domande da porre prima di scegliere il fondo
- Qual è il residuo massimo accettabile dopo lo scarico ordinario?
- Il prodotto cambia viscosità con temperatura, tempo o concentrazione?
- Sono presenti sedimenti, fibre, cristalli o pezzi che possono ostruire il passaggio?
- Lo scarico deve alimentare una pompa, un contenitore o una linea posta a quota precisa?
- Come verranno lavati fondo, raccordo e valvola, e come sarà verificato il risultato?
- Il locale consente altezza, supporti, accesso alla valvola e corretta messa in bolla?
La scelta finale deve essere verificata dal costruttore sulla base di prodotto, carichi, condizioni di esercizio e requisiti igienici applicabili. La geometria del fondo orienta il flusso; la qualità dello svuotamento nasce dall’insieme formato da recipiente, scarico, valvola, supporti e procedura.
