Come scegliere il diametro del serbatoio quando lo spazio è limitato
Share
Quando il diametro non è solo una misura
Quando lo spazio disponibile è limitato, scegliere il diametro di un serbatoio può sembrare una semplice questione geometrica: “più stretto entra meglio”. In realtà, il diametro influenza molti aspetti pratici: altezza complessiva, stabilità, accessibilità, pulizia, movimentazione, superficie di scambio termico e facilità di utilizzo quotidiano.
Un serbatoio troppo largo può non passare da una porta o rendere difficile il posizionamento. Un serbatoio troppo stretto, però, può diventare eccessivamente alto, scomodo da ispezionare, meno stabile o poco adatto ad alcune lavorazioni. La scelta corretta nasce quindi da un equilibrio, non da una scorciatoia.

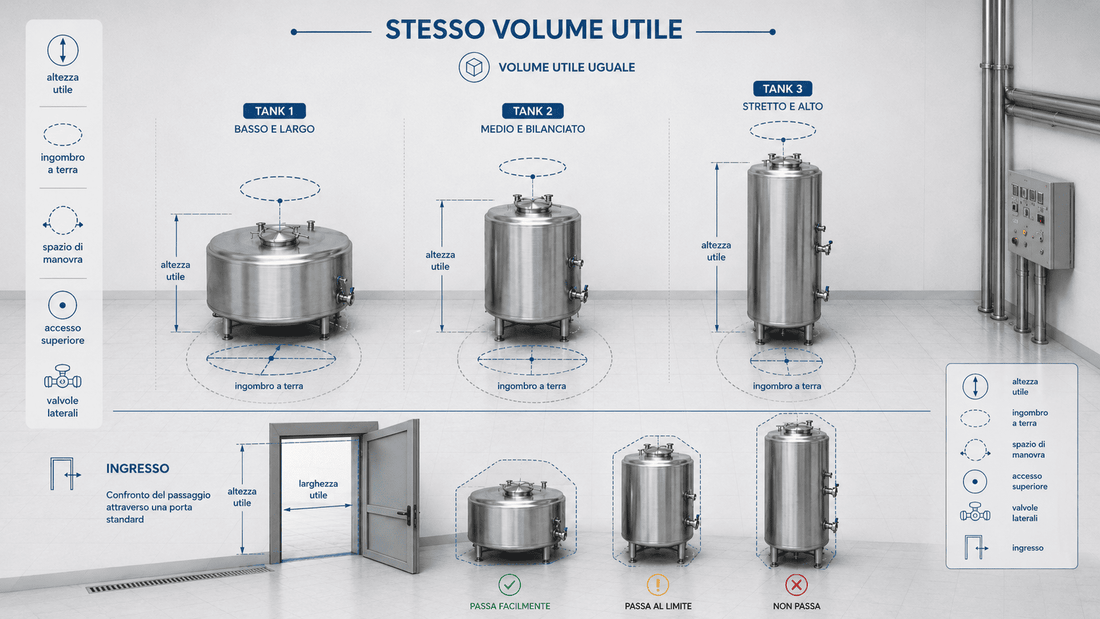

A parità di volume, ridurre il diametro significa aumentare l’altezza del serbatoio. Questo può risolvere un problema di ingombro a terra, ma crearne altri in quota, nella pulizia, nella miscelazione o nella gestione operativa.
📐 Il punto di partenza: volume, ingombro e altezza utile
Il volume nominale del serbatoio non basta per definire il diametro. Occorre considerare anche lo spazio reale disponibile, l’altezza massima utilizzabile, il tipo di fondo, la presenza di piedi, ruote, chiusini, accessori superiori e connessioni laterali.
In molti ambienti produttivi il vincolo principale non è il volume, ma il percorso che il serbatoio deve fare per arrivare nella posizione definitiva: porte, corridoi, pavimenti inclinati, soppalchi, montacarichi, travi, tubazioni esistenti o altri impianti già installati.
Prima di scegliere il diametro è utile distinguere tre misure diverse:
- diametro del corpo cilindrico, cioè la misura principale del serbatoio;
- ingombro massimo reale, che può includere piedi, staffe, boccaporti, valvole, camicie, isolamento o accessori;
- spazio operativo, cioè lo spazio necessario per usare, pulire, ispezionare e collegare il serbatoio senza lavorare “a incastro”.
Un serbatoio che entra fisicamente nello spazio disponibile non è automaticamente un serbatoio utilizzabile bene. Se non resta spazio per aprire un chiusino, collegare una valvola o effettuare la pulizia, il problema è solo stato spostato più avanti.
🧭 Matrice decisionale per scegliere il diametro
La seguente matrice aiuta a valutare le situazioni più frequenti. Non sostituisce il dimensionamento tecnico, ma permette di impostare correttamente la scelta prima della definizione finale del serbatoio.
| Situazione | Diametro più contenuto | Diametro più ampio | Valutazione pratica |
|---|---|---|---|
| Spazio a pavimento ridotto | Spesso vantaggioso | Può creare interferenze | Verificare però altezza totale, stabilità e accessibilità superiore. |
| Altezza disponibile limitata | Può diventare problematico | Spesso più adatto | Riduce l’altezza complessiva a parità di volume. |
| Necessità di frequente pulizia manuale | Da valutare con cautela | Può facilitare accesso e ispezione | La posizione dei chiusini e l’ergonomia contano quanto il diametro. |
| Prodotto viscoso o con particelle | Non sempre ideale | Spesso più gestibile | Servono attenzione a scarico, fondo, pendenze e possibili residui. |
| Serbatoio da movimentare spesso | Può aiutare nei passaggi stretti | Più stabile ma più ingombrante | Controllare baricentro, ruote, manovrabilità e percorso reale. |
| Installazione con accessori laterali | Attenzione agli ingombri aggiuntivi | Può offrire più spazio di disposizione | Valvole, sonde e raccordi possono superare il diametro del corpo. |
⚙️ Come leggere la scelta: non esiste un diametro “migliore” in assoluto
Il diametro corretto dipende dal compromesso tecnico più accettabile per l’applicazione. In un piccolo laboratorio alimentare può essere prioritario passare da una porta standard e occupare poco spazio a pavimento. In una cantina può essere più importante garantire facilità di lavaggio, accesso al chiusino e collegamento alle tubazioni. In un ambiente cosmetico o chimico può pesare di più la gestione delle connessioni, delle sonde e delle operazioni di controllo.
Diametro ridotto: quando è adatto
Un diametro ridotto è utile quando lo spazio a pavimento è il vincolo principale e quando l’altezza disponibile permette di compensare l’aumento verticale del serbatoio. È una scelta sensata per locali stretti, passaggi obbligati, piccoli reparti o zone dove più serbatoi devono convivere nello stesso ambiente.
È particolarmente adatto quando:
- il prodotto è relativamente fluido;
- il serbatoio non richiede accessi manuali frequenti dall’alto;
- l’altezza del locale è abbondante;
- il serbatoio resta stabile anche con baricentro più alto;
- le connessioni laterali non aumentano troppo l’ingombro reale.
Diametro ridotto: quando può essere una scelta debole
La riduzione del diametro può diventare critica quando il serbatoio diventa troppo alto rispetto all’ambiente o all’utilizzo. Un operatore che deve lavorare spesso sulla parte superiore potrebbe trovarsi costretto a usare scale o pedane, aumentando tempi e complessità operativa.
Inoltre, un serbatoio alto e stretto può essere meno pratico se deve essere spostato, soprattutto quando è montato su ruote o quando il pavimento presenta pendenze, soglie o discontinuità.
▶ Approfondimento: il baricentro non è un dettaglio secondario
Quando il diametro diminuisce e l’altezza aumenta, il baricentro del serbatoio tende a salire. Questo non significa automaticamente che il serbatoio sia instabile, ma richiede una valutazione più attenta, soprattutto in presenza di ruote, prodotto in movimento, agitatori, superfici non perfettamente piane o movimentazioni frequenti.
Diametro ampio: quando è adatto
Un diametro maggiore riduce l’altezza complessiva a parità di volume e può rendere il serbatoio più accessibile. In molti casi facilita anche la disposizione di chiusini, valvole, sonde, attacchi di lavaggio e accessori superiori.
È spesso una scelta adatta quando:
- l’altezza disponibile è ridotta;
- serve accesso frequente al coperchio o al chiusino;
- il prodotto richiede controlli, aggiunte o lavorazioni manuali;
- il serbatoio deve avere buona stabilità;
- sono presenti più accessori o collegamenti laterali.
Diametro ampio: quando crea problemi
Un diametro più grande può impedire il passaggio in porte, corridoi o aree già occupate da altri impianti. Può inoltre rendere più complessa la disposizione di più serbatoi nello stesso locale, riducendo gli spazi di manovra per operatori, transpallet, tubazioni flessibili o carrelli.
Quando lo spazio è limitato, non va verificata solo la posizione finale del serbatoio. Occorre controllare anche il percorso di ingresso, l’eventuale rotazione durante la movimentazione e lo spazio necessario per collegare gli accessori.
🧩 Una matrice più pratica: quattro scenari tipici
Per passare dalla teoria alla scelta, è utile ragionare per scenari. Ogni situazione ha una priorità diversa e porta a valutazioni differenti.
| Scenario | Priorità | Scelta da valutare | Rischio da controllare |
|---|---|---|---|
| Piccola cantina con passaggi stretti | Ingresso e posizionamento | Diametro contenuto | Altezza e accessibilità superiore |
| Laboratorio alimentare con soffitto basso | Altezza complessiva | Diametro più ampio | Spazio laterale per operatori e collegamenti |
| Produzione cosmetica con molte connessioni | Accessori e controllo processo | Diametro intermedio o ampio | Ingombro reale di valvole, sonde e raccordi |
| Serbatoio mobile per piccoli lotti | Manovrabilità e stabilità | Diametro equilibrato | Baricentro alto e percorsi irregolari |
Gli errori più comuni quando si sceglie il diametro
1. Considerare solo la pianta del locale
Guardare una planimetria e verificare che il cerchio del serbatoio “ci stia” è un controllo insufficiente. Bisogna aggiungere lo spazio per valvole, tubazioni, eventuali coibentazioni, accessori, apertura dei chiusini e area di lavoro dell’operatore.
2. Dimenticare l’altezza totale
L’altezza del solo corpo cilindrico non coincide sempre con l’altezza reale. Piedi, fondi inclinati o conici, coperchi, sfiati, chiusini, agitatori o strumenti superiori possono modificare molto l’ingombro finale.
3. Sottovalutare il percorso di installazione
Un serbatoio può essere compatibile con la posizione finale ma non con il tragitto per raggiungerla. Questo è uno degli errori più fastidiosi, perché emerge tardi: quando il serbatoio è già arrivato e qualcuno sta guardando una porta con l’espressione di chi avrebbe preferito fare un controllo in più.
4. Pensare che più stretto significhi sempre più pratico
Un diametro ridotto libera spazio a pavimento, ma può aumentare la complessità operativa. Se il serbatoio diventa troppo alto, ogni controllo dall’alto richiede più tempo, più attenzione e spesso attrezzature aggiuntive.
5. Non valutare il prodotto contenuto
Prodotti fluidi, viscosi, schiumosi, con particelle o sensibili all’ossigeno possono richiedere geometrie diverse. Il diametro influisce indirettamente su livelli di riempimento, superfici esposte, scarico, lavaggio e gestione del processo.
Il diametro non va scelto isolatamente. Deve essere valutato insieme a fondo, scarico, accessori, sistema di pulizia, eventuale termocondizionamento e modalità di utilizzo.
▶ Errore ricorrente da evitare: misurare solo la larghezza della porta
Per verificare il passaggio non basta confrontare il diametro del serbatoio con la larghezza della porta. Occorre considerare anche altezza, inclinazione durante la movimentazione, maniglie, telaio, eventuali sporgenze e spazio necessario per ruotare il serbatoio prima e dopo il passaggio.
🔎 Applicabilità reale: quando questa valutazione è decisiva
La scelta del diametro è particolarmente importante per serbatoi destinati a piccoli ambienti produttivi, cantine con locali esistenti, laboratori alimentari, reparti cosmetici con layout già definiti, impianti pilota e produzioni a lotti. In questi contesti il serbatoio non viene inserito in un reparto progettato da zero, ma deve adattarsi a vincoli già presenti.
La valutazione è utile anche per hobbisti evoluti e piccoli produttori, soprattutto quando il serbatoio viene installato in garage, locali tecnici, piccoli magazzini, cantine interrate o ambienti con accessi non industriali.
È invece meno determinante quando il serbatoio viene installato in un reparto nuovo, con layout progettato appositamente, ampi spazi di manovra, altezza abbondante e percorsi di installazione privi di vincoli. Anche in questo caso, però, il diametro resta un parametro da coordinare con il processo e non una misura da scegliere “a occhio”.
Una sequenza di scelta semplice ma efficace
Prima di definire il diametro, conviene procedere con una verifica ordinata. Una matrice decisionale funziona solo se i dati di partenza sono realistici.
- 1. Definire il volume utile richiesto, distinguendo tra capacità nominale e volume realmente utilizzato nel processo.
- 2. Misurare il percorso di ingresso, non solo la posizione finale.
- 3. Verificare l’altezza massima disponibile, includendo accessori superiori e spazio operativo.
- 4. Individuare gli accessori laterali, come valvole, attacchi, sonde, indicatori di livello o raccordi.
- 5. Valutare l’ergonomia, cioè come l’operatore caricherà, controllerà, pulirà e collegherà il serbatoio.
- 6. Considerare la stabilità, soprattutto per serbatoi mobili, alti, stretti o installati in aree di passaggio.
- 7. Collegare la geometria al prodotto, tenendo conto di viscosità, pulizia, scarico e lavorazioni previste.
Una buona scelta non massimizza un solo parametro. Riduce il rischio complessivo: meno interferenze, meno difficoltà operative, meno adattamenti successivi e maggiore coerenza con il processo reale.
Dal vincolo alla scelta tecnica
Quando lo spazio è limitato, la domanda corretta non è: “Qual è il diametro più piccolo possibile?”. La domanda più utile è: “Qual è il diametro più piccolo che resta compatibile con utilizzo, stabilità, pulizia, accessibilità e processo?”.
In alcuni casi la risposta sarà un serbatoio stretto e alto. In altri, un diametro maggiore permetterà un utilizzo più semplice e sicuro. Spesso la scelta migliore è una soluzione intermedia, meno estrema e più equilibrata.
Un serbatoio ben dimensionato non è solo quello che entra nello spazio disponibile. È quello che, una volta installato, può essere usato senza trasformare ogni operazione ordinaria in una piccola prova di abilità. E in produzione le prove di abilità sono belle solo quando restano fuori dal turno di lavoro.
