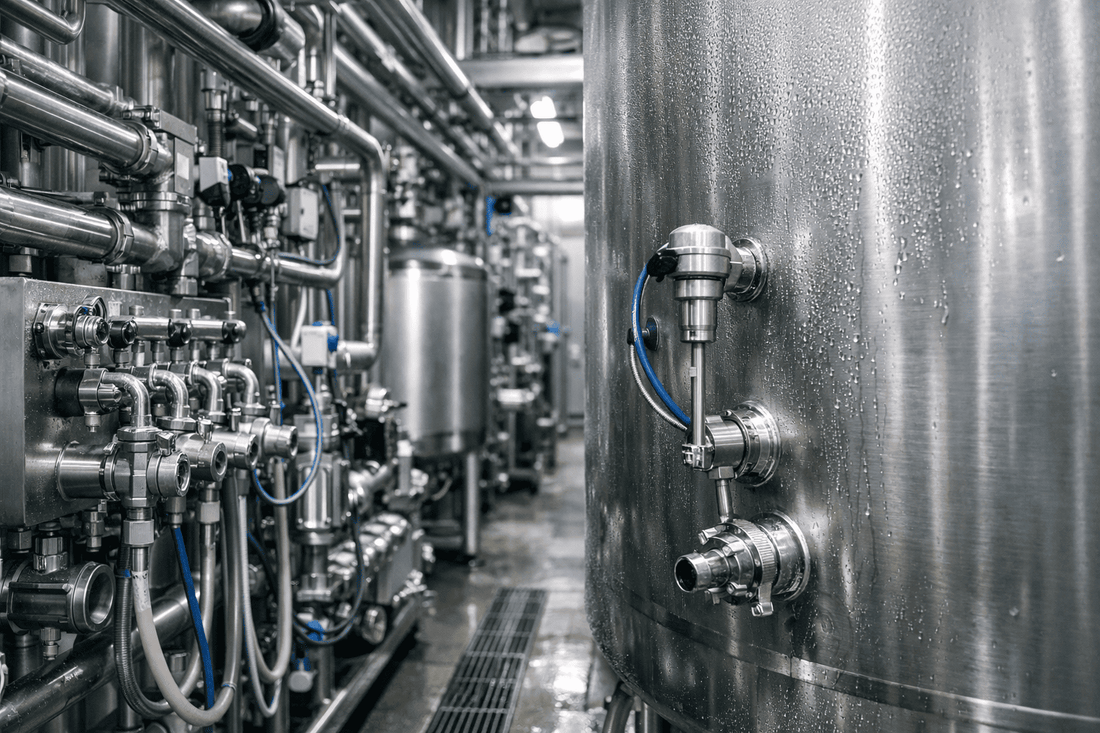

Come dialogano serbatoio e impianto
Share
🔄 Comprendere i flussi
Un serbatoio non lavora mai davvero da solo. Anche quando appare come un semplice contenitore, in realtà è parte di un sistema: riceve prodotto, lo scarica, può essere lavato, termocondizionato, inertizzato, collegato a pompe, valvole, sonde e quadri di controllo. Il problema nasce quando serbatoio e impianto vengono valutati separatamente. Sulla carta tutto sembra corretto; in esercizio compaiono invece perdite di prestazione, difficoltà di lavaggio, letture poco affidabili, travasi lenti o problemi di sicurezza.
Capire come “dialogano” serbatoio e impianto serve quindi a fare scelte tecniche più lucide. Non conta solo il volume del contenitore o la qualità dell’acciaio: conta il modo in cui quel serbatoio si inserisce nel processo reale.
⚙️ Contesto tecnico essenziale
Nel linguaggio di officina o di produzione si tende spesso a dire: “serve un serbatoio da tot litri”. In realtà, dal punto di vista di processo, la domanda corretta è un’altra: che cosa deve fare quel serbatoio dentro l’impianto?
La risposta cambia molto a seconda dell’applicazione. Un serbatoio destinato al semplice stoccaggio statico ha esigenze diverse rispetto a uno impiegato per:
- alimentare una linea di confezionamento;
- fare da polmone tra due fasi produttive;
- ricevere prodotto da una pompa o da una pressa;
- lavorare con controllo termico;
- essere sottoposto a lavaggi frequenti e rapidi;
- gestire fluidi viscosi, schiumogeni o sensibili all’ossigeno.
Il “dialogo” tra serbatoio e impianto dipende quindi da più fattori contemporaneamente: geometria, connessioni, accessori, pressioni di esercizio, modalità di riempimento e svuotamento, lavabilità, gestione termica e logica operativa.
Un serbatoio ben costruito ma mal integrato nell’impianto può creare più problemi di un serbatoio semplice ma coerente con il processo. La qualità costruttiva da sola non compensa una configurazione sbagliata.
🧩 Schema spiegato: i punti in cui serbatoio e impianto si parlano davvero
1. Funzione di processo: prima del “quanto”, viene il “perché”
Il primo errore è partire solo dalla capacità nominale. Due serbatoi da 1.000 litri possono comportarsi in modo molto diverso se uno è usato come deposito e l’altro come polmone di linea.
Quando il serbatoio lavora come elemento attivo dell’impianto, bisogna chiarire almeno questi aspetti:
- se il prodotto entra in modo continuo o discontinuo;
- se l’uscita deve alimentare una macchina con portata regolare;
- se il livello interno deve restare stabile;
- se sono previsti soste, ricircoli o cambi prodotto frequenti;
- se il serbatoio deve solo contenere o anche favorire una fase di processo.
Un caso tipico: scegliere un serbatoio “solo capiente” per una linea che richiede continuità di alimentazione. Se la geometria del fondo, la posizione dell’uscita o il comportamento del livello non sono adatti, la linea riceverà prodotto in modo irregolare. E poi la colpa, come da tradizione industriale, finirà genericamente “sull’impianto”.
▶ Approfondimento: quando il serbatoio lavora come polmone
Un serbatoio polmone non deve solo accumulare. Deve assorbire differenze tra la portata in ingresso e quella in uscita, ridurre fermate e dare stabilità alla fase successiva. In questi casi diventano decisivi il campo utile del livello, la rapidità di svuotamento del fondo, la posizione delle sonde e la coerenza con la logica di comando delle pompe.
2. Riempimento: non è solo una questione di attacchi
Il modo in cui il prodotto entra nel serbatoio influisce su qualità, schiuma, turbolenza, incorporazione d’aria e pulibilità. Un ingresso posizionato o dimensionato male può peggiorare molto il comportamento del sistema.
Bisogna valutare:
- quota e orientamento dell’ingresso;
- velocità del fluido in arrivo;
- presenza di prodotto sensibile all’ossidazione o alla schiuma;
- necessità di evitare spruzzi o vortici interni;
- compatibilità tra portata della pompa e volume utile del serbatoio.
Un ingresso dall’alto può essere corretto in molte applicazioni, ma non sempre è la scelta migliore. Se il prodotto è delicato o tende a schiumare, un ingresso troppo violento peggiora il comportamento del contenuto e rende più instabile la gestione del processo.
Aumentare la portata in ingresso non significa automaticamente migliorare la produttività. Se il serbatoio non assorbe bene il flusso, si possono creare turbolenze, schiuma, letture di livello instabili e peggioramenti nelle fasi successive.
3. Svuotamento: il fondo conta più di quanto sembri
Molti problemi pratici nascono qui. Un serbatoio può sembrare perfetto finché non arriva il momento di svuotarlo bene, rapidamente e senza residui inutili. La forma del fondo, la quota dello scarico e il tipo di connessione incidono direttamente su resa, igiene e tempi di lavoro.
Per esempio:
- un fondo non adeguato può lasciare ristagni;
- uno scarico poco accessibile complica il collegamento all’impianto;
- diametri sottodimensionati rallentano il travaso;
- curve eccessive o linee mal progettate aumentano le perdite di carico;
- uscite non coerenti con il prodotto rendono più difficile lo svuotamento completo.
Con liquidi molto fluidi alcuni limiti passano quasi inosservati. Con prodotti viscosi, densi o con particelle, emergono subito. In questi casi il dialogo tra fondo del serbatoio, valvola e linea di trasferimento diventa essenziale.
▶ Errore ricorrente da evitare
Si tende a pensare che “tanto poi tira la pompa”. In realtà la pompa non corregge una geometria sfavorevole del fondo né elimina automaticamente zone morte, residui o svuotamenti incompleti. Anzi, in alcune condizioni può accentuare problemi di cavitazione, trascinamento d’aria o irregolarità di portata.
4. Lavaggio e sanificazione: il serbatoio deve parlare anche con il CIP
Un serbatoio inserito in un impianto moderno deve essere valutato anche per come si lascia lavare. Non basta prevedere un attacco di lavaggio: servono geometria, finiture, accessori e linee coerenti con il tipo di pulizia previsto.
Bisogna chiedersi:
- il lavaggio è manuale o automatico;
- la testina di lavaggio copre davvero le superfici critiche;
- ci sono zone cieche, accessori sporgenti o rientranze difficili da detergere;
- lo scarico consente l’evacuazione completa delle soluzioni di lavaggio;
- le connessioni verso l’impianto evitano ristagni e tratti poco drenabili.
Un errore frequente è progettare bene il corpo del serbatoio e trascurare ciò che gli sta attorno: valvole, derivazioni, strumenti, riduzioni, raccordi. Dal punto di vista igienico, spesso le criticità peggiori non sono nella virola, ma nelle linee e negli accessori.
5. Temperatura: il dialogo termico non è mai “automatico”
Quando un serbatoio è dotato di fasce, intercapedini o altri sistemi di scambio termico, non basta sapere che “può riscaldare o raffreddare”. Conta come quel sistema si integra con il circuito di servizio.
Occorre verificare:
- tipo di fluido termovettore;
- temperature di mandata e ritorno realistiche;
- portate effettive del circuito;
- superficie di scambio disponibile;
- tempo richiesto per raffreddare o riscaldare il prodotto;
- presenza o assenza di agitazione o movimento interno.
Un punto spesso sottovalutato: il serbatoio non “genera freddo” o “genera caldo”. Riceve energia dal circuito impiantistico e la trasferisce al prodotto con una certa efficienza. Se l’impianto termico è sottodimensionato, instabile o mal bilanciato, anche il miglior serbatoio non potrà mantenere le prestazioni attese.
Le prestazioni termiche dichiarate o attese vanno sempre lette nel contesto reale: volume del prodotto, temperatura iniziale, temperatura ambiente, durata del ciclo, isolamento, ricambio termico e caratteristiche del fluido contenuto.
6. Strumentazione e controllo: un sensore non basta se è messo nel punto sbagliato
Livello, temperatura, pressione e presenza prodotto vengono spesso affidati a sensori installati sul serbatoio. Ma un sensore utile non è solo un sensore presente: deve leggere in modo coerente con ciò che accade davvero nel processo.
Alcuni esempi tipici:
- una sonda di temperatura in una zona poco rappresentativa può restituire dati fuorvianti;
- un livello installato male può essere disturbato da schiuma o turbolenza;
- un pressostato corretto sulla carta può non intercettare tempestivamente una condizione anomala;
- strumenti scelti senza considerare pulizia e manutenzione complicano la gestione ordinaria.
Qui il dialogo tra serbatoio e impianto è anche logico, non solo meccanico. La posizione dello strumento deve essere coerente con il comportamento reale del fluido e con la strategia di controllo della linea.
7. Aria, gas, sfiati e sicurezza: i dettagli che nessuno guarda finché non danno problemi
Ogni serbatoio comunica con l’ambiente o con il resto dell’impianto anche attraverso sfiati, valvole di sicurezza, linee gas e compensazioni di pressione. Trascurare questi elementi significa esporsi a problemi che vanno dalla scarsa qualità del prodotto fino a rischi per l’integrità dell’attrezzatura.
È importante valutare:
- se il serbatoio lavora in atmosfera, in lieve pressione o in condizioni particolari;
- se serve protezione da depressioni o sovrapressioni;
- se è necessario inertizzare o limitare il contatto con l’ossigeno;
- se la fase di riempimento o svuotamento richiede compensazioni rapide;
- se gli sfiati sono compatibili con il livello di igiene richiesto.
Un serbatoio ben dimensionato meccanicamente può comunque lavorare male se la gestione di sfiati e compensazioni è trascurata. In alcune situazioni è proprio lì che il sistema smette di “parlare bene”.
❌ Errori comuni, falsi miti e valutazioni sbagliate
“Un serbatoio vale l’altro, basta che sia inox”
Falso. L’acciaio inox è solo una parte del problema. Geometria, connessioni, finiture, drenabilità, accessori e integrazione col processo fanno la differenza reale.
“Se aumenta la potenza della pompa, il problema si risolve”
Non sempre. Una pompa più spinta può peggiorare turbolenze, schiuma, stress sul prodotto o criticità di aspirazione. La portata va coordinata con il comportamento del serbatoio e delle linee.
“Per pulire basta avere una testina di lavaggio”
No. Una testina non compensa da sola zone d’ombra, accessori mal posizionati, scarichi poco drenanti o linee con ristagni.
“Se la temperatura arriva, allora il sistema termico è corretto”
Parzialmente vero. Bisogna vedere in quanto tempo, con quale uniformità, con quale consumo energetico e con quali condizioni di processo. Arrivare in temperatura tardi o in modo disomogeneo può essere tecnicamente insufficiente.
“Le sonde leggono sempre il valore reale”
Solo se sono scelte e posizionate bene. Una misura non rappresentativa porta spesso a decisioni operative sbagliate.
▶ Perché questa scelta è spesso sbagliata
Molte configurazioni vengono decise per abitudine: si ripete una soluzione già vista altrove senza chiedersi se le condizioni di prodotto, portata, pulizia o gestione siano davvero le stesse. È uno dei motivi principali per cui impianti apparentemente simili si comportano poi in modo molto diverso.
Applicabilità reale: quando serve davvero ragionare sul dialogo serbatoio-impianto
Questa valutazione è particolarmente importante quando il serbatoio:
- è collegato a pompe, scambiatori, filtri o riempitrici;
- deve lavorare con cicli frequenti di carico e scarico;
- tratta prodotti delicati, viscosi o sensibili all’ossidazione;
- deve essere lavato rapidamente e con standard igienici elevati;
- fa parte di un impianto termico di raffreddamento o riscaldamento;
- è integrato con sensori e logiche automatiche di controllo.
La valutazione è meno critica solo nei casi più semplici, per esempio in stoccaggi statici molto lineari, con prodotto poco problematico, pochi accessori e gestione manuale basilare. Ma anche lì conviene non semplificare troppo: un serbatoio “semplice” resta comunque un nodo del processo.
Una soluzione adatta in cantina non è automaticamente corretta in ambito alimentare, cosmetico o chimico. Cambiano viscosità, sensibilità del prodotto, requisiti di lavabilità, compatibilità dei materiali, gestione termica e logiche di sicurezza.
Tabella pratica di lettura
| Aspetto | Quando è adeguato | Quando crea problemi |
|---|---|---|
| Ingresso prodotto | Portata e orientamento coerenti con il fluido | Turbolenza, schiuma, ossidazione, livello instabile |
| Fondo e scarico | Buon drenaggio e svuotamento completo | Residui, travasi lenti, ristagni |
| Lavabilità | Superfici raggiungibili e linee drenabili | Zone cieche, pulizia incompleta, tempi lunghi |
| Termocondizionamento | Circuito coerente con volume e tempi richiesti | Scambio lento, disomogeneo o insufficiente |
| Strumentazione | Misure rappresentative del processo reale | Controllo instabile e letture poco utili |
Conclusione: il serbatoio giusto non è quello “più completo”, ma quello coerente
Valutare un serbatoio senza considerare l’impianto è una semplificazione comoda, ma spesso costosa. Il punto non è aggiungere accessori a caso o scegliere la configurazione più complessa. Il punto è capire come il serbatoio deve comportarsi dentro un processo reale, con un certo prodotto, una certa logica operativa e certi vincoli di lavaggio, temperatura, sicurezza e produttività.
Quando serbatoio e impianto dialogano bene, il lavoro è più regolare, la gestione più semplice e gli errori si riducono. Quando non dialogano, i problemi si presentano sotto forme molto concrete: tempi lunghi, residui, misure inaffidabili, consumi inutili, qualità discontinua. In sintesi: non basta chiedere “che serbatoio mi serve?”, bisogna chiedere “come lavorerà davvero insieme al mio impianto?”. È lì che comincia una scelta tecnica consapevole.
