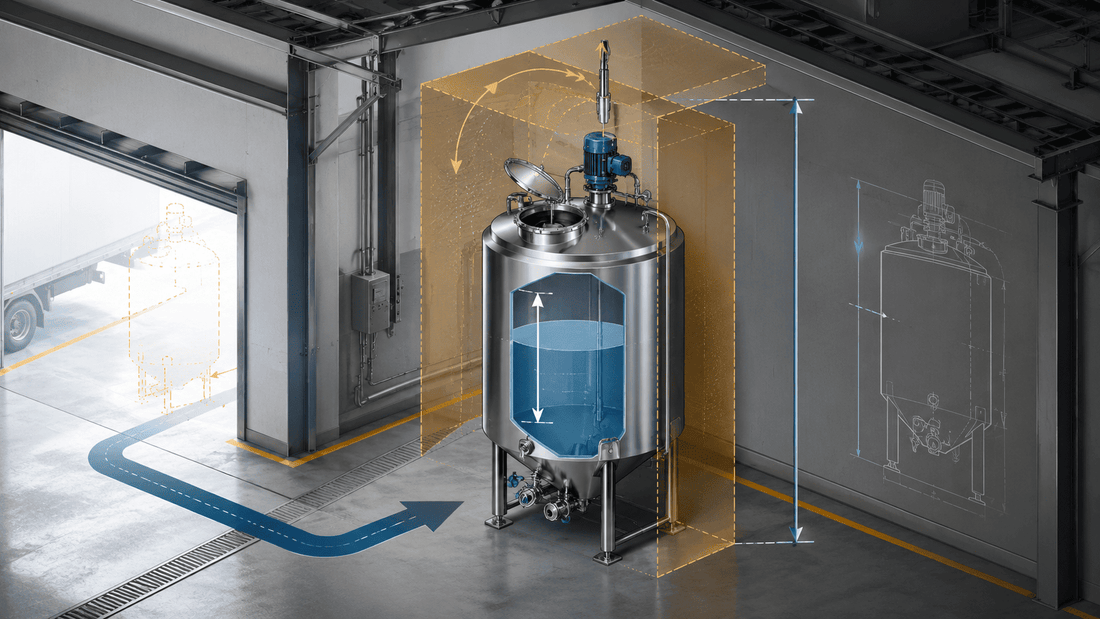

Altezza utile, altezza totale e accessibilità: tre misure da non confondere
Share
Un serbatoio può entrare nel locale e risultare comunque impossibile da installare, aprire o manutenere.
La capacità nominale non basta: occorre distinguere le dimensioni del recipiente dagli spazi necessari per utilizzarlo.
Quando si valuta un serbatoio, l’attenzione si concentra spesso su capacità e diametro. L’altezza viene invece trattata come un unico dato, anche se può riferirsi a misure molto diverse: altezza del corpo cilindrico, quota interna disponibile, ingombro complessivo oppure spazio necessario per aprire un chiusino e intervenire sugli accessori.
Confondere queste grandezze può generare problemi concreti: un’apparecchiatura che non passa attraverso un portone, un agitatore troppo vicino al soffitto, una valvola di scarico non raggiungibile o un passo d’uomo superiore che non può essere aperto completamente.
Per evitare questi errori, ogni misura deve essere associata a un riferimento preciso. Un numero senza punti di partenza e di arrivo è solo apparentemente accurato.
Tre concetti diversi da riportare separatamente
Le espressioni utilizzate nei preventivi e nei disegni non sono sempre uniformi. In particolare, la definizione di “altezza utile” può cambiare da un costruttore all’altro o in funzione dell’applicazione. Per questo motivo, la terminologia deve essere accompagnata da quote e descrizioni non ambigue.
Altezza utile
È la quota effettivamente disponibile per una funzione definita. Può indicare, per esempio, l’altezza interna del tratto cilindrico oppure la distanza utilizzabile tra il fondo e un determinato livello operativo.
- Adatta per: valutare geometria interna, volume e disposizione degli accessori.
- Limite: non descrive necessariamente l’ingombro esterno.
- Da chiarire: da quale punto a quale punto viene misurata.
Altezza totale
È la distanza tra il punto più basso e il punto più alto della configurazione considerata, comprendendo gli elementi specificati nel disegno.
- Adatta per: verificare trasporto, passaggi e ingombro statico.
- Limite: può escludere componenti spediti smontati o installati successivamente.
- Da chiarire: quali accessori sono compresi nella quota.
Accessibilità
Non è una singola quota, ma l’insieme degli spazi necessari per installare, azionare, ispezionare, pulire e manutenere il serbatoio.
- Adatta per: valutare l’utilizzo reale dell’apparecchiatura.
- Limite: dipende dal locale, dagli operatori e dalle procedure previste.
- Da chiarire: quali operazioni devono essere eseguite e con quali attrezzature.
L’espressione “altezza utile” non dovrebbe mai essere utilizzata da sola in un documento contrattuale. È preferibile indicare una definizione esplicita, come “altezza interna del mantello cilindrico” oppure “quota dal punto più basso del fondo al livello massimo di esercizio”.
Che cosa comprende davvero l’altezza totale?
L’altezza totale non coincide necessariamente con l’altezza del solo recipiente. A seconda della configurazione, possono contribuire all’ingombro verticale:
- piedi, gonna di supporto, basamento o telaio;
- fondo inferiore piano, conico o bombato;
- mantello cilindrico;
- fondo o cielo superiore;
- sfiati, valvole, filtri, tubazioni e strumenti montati in sommità;
- passo d’uomo con coperchio, cerniere e dispositivi di chiusura;
- motoriduttore, lanterna, giunto e supporto di un agitatore;
- celle di carico, piedini regolabili o supporti antivibranti;
- coibentazione e rivestimento esterno, quando modificano le quote di ingombro.
Anche una quota indicata correttamente può quindi essere insufficiente se non specifica lo stato dell’apparecchiatura: assemblata, predisposta per il trasporto oppure completa di tutti gli accessori installati.
| Verifica | Misura necessaria | Elemento spesso trascurato |
|---|---|---|
| Passaggio attraverso porte o portoni | Ingombro massimo durante la movimentazione | Sporgenze laterali, imballo, pattini e orientamento del serbatoio |
| Installazione sotto un soffitto | Altezza totale assemblata | Accessori superiori montati dopo il posizionamento |
| Apertura di un passo d’uomo superiore | Altezza statica più corsa del coperchio | Rotazione della cerniera e spazio per l’operatore |
| Smontaggio di un agitatore verticale | Quota di estrazione del gruppo o dell’albero | Paranco, carrello, utensili e traiettoria di sollevamento |
| Uso dello scarico inferiore | Distanza tra scarico e pavimento | Raccordo, valvola, curva, tubo flessibile e recipiente di raccolta |
| Pulizia e ispezione | Spazio operativo attorno agli accessi | Posizione del corpo, illuminazione e attrezzature necessarie |
L’accessibilità richiede quote dinamiche
L’altezza totale descrive un ingombro statico: indica quanto spazio occupa il serbatoio quando tutti gli elementi sono fermi. L’accessibilità richiede invece di considerare anche gli ingombri dinamici, cioè lo spazio occupato durante un’apertura, una rotazione, un’estrazione o un intervento manutentivo.
Un coperchio incernierato può superare la quota del serbatoio quando viene aperto. Un motoriduttore può richiedere uno spazio superiore maggiore della propria altezza per essere sollevato e rimosso. Una sonda lunga installata dall’alto potrebbe non essere estraibile se la distanza dal soffitto è insufficiente.
Lo stesso principio vale lateralmente. Una valvola può essere visibile e apparentemente raggiungibile, ma risultare difficile da smontare perché troppo vicina a una parete, a un altro serbatoio o a una passerella.
Lasciare pochi centimetri tra il punto più alto del serbatoio e il soffitto può essere sufficiente per il semplice posizionamento, ma non per il montaggio degli accessori, l’apertura dei coperchi o la manutenzione. Il margine deve essere determinato in base alle operazioni previste, non scelto come valore generico.
❗ Errori comuni da evitare
1. Usare il volume nominale per dedurre l’altezza
Due serbatoi con la stessa capacità possono avere proporzioni molto diverse. Diametro, forma dei fondi, franco superiore, presenza di una camicia e geometria dello scarico modificano sia l’altezza interna sia l’ingombro esterno.
La valutazione corretta consiste nel richiedere un disegno quotato della configurazione effettiva, evitando di stimare le dimensioni sulla base di un modello simile.
2. Considerare come altezza totale la sola carpenteria
Una quota riferita al recipiente nudo può non comprendere sfiati, sensori, valvole superiori o gruppi di agitazione. L’errore è frequente quando gli accessori vengono definiti dopo il dimensionamento iniziale.
Occorre distinguere almeno tra altezza della carpenteria, altezza dell’apparecchiatura assemblata e altezza massima durante l’utilizzo o la manutenzione.
3. Verificare il locale, ma non il percorso di ingresso
Il punto di installazione può essere sufficientemente ampio, mentre porte, corridoi, curve, rampe o dislivelli possono impedire il passaggio. Durante la movimentazione, inoltre, il serbatoio potrebbe dover essere inclinato o ruotato, generando un ingombro differente da quello verticale.
Il controllo deve quindi coprire l’intero tragitto, dall’area di scarico alla posizione definitiva.
4. Pensare che “accessibile” significhi semplicemente “visibile”
Vedere una valvola o un portello non significa poterli usare correttamente. Devono essere valutati l’apertura completa, la presa delle maniglie, l’impiego degli utensili, la rimozione dei componenti e la posizione che l’operatore dovrà assumere.
Un accessorio difficilmente raggiungibile aumenta i tempi di intervento e può favorire operazioni improprie, soprattutto durante pulizia e manutenzione.
5. Considerare solo l’installazione iniziale
Una configurazione può essere montata con attrezzature speciali e risultare poi non manutenibile con i mezzi normalmente disponibili nello stabilimento. La domanda corretta non è soltanto “riusciamo a installarla?”, ma anche “riusciremo a smontarne i componenti fra alcuni anni?”.
▶ Perché aggiungere un margine generico non risolve sempre il problema
Aggiungere una distanza arbitraria all’altezza totale può sembrare prudente, ma non tiene conto del movimento reale dei componenti. Un coperchio può ruotare lateralmente, una sonda deve essere estratta lungo il proprio asse e un motoriduttore può richiedere un sollevamento controllato. Il margine corretto deriva quindi dalla geometria e dalla procedura di intervento.
Un esempio pratico: serbatoio sotto un soppalco
Si consideri un serbatoio alto 2.800 mm nella configurazione assemblata, destinato a un locale con 3.000 mm disponibili sotto un soppalco. A prima vista restano 200 mm di margine e l’installazione può sembrare possibile.
Prima di confermare la scelta, occorre però verificare almeno quattro aspetti:
- se il coperchio superiore supera i 3.000 mm durante l’apertura;
- se sfiato, sensori o attacchi devono essere montati dopo il posizionamento;
- se una sonda può essere estratta senza interferire con il soppalco;
- se il serbatoio deve essere sollevato per essere collocato sui supporti o sulle celle di carico.
Se anche una sola di queste operazioni richiede una quota maggiore, il margine statico di 200 mm perde significato. Le alternative possono comprendere lo spostamento degli accessori, l’adozione di un’apertura laterale, il montaggio preventivo di alcuni componenti o una diversa proporzione tra diametro e altezza del recipiente.
📌 Quando questa valutazione diventa davvero importante
La distinzione tra altezza utile, altezza totale e accessibilità è rilevante per quasi tutti i serbatoi, ma diventa particolarmente critica nelle seguenti condizioni:
- locali esistenti con soffitti bassi, travi o soppalchi;
- installazioni in cantine, laboratori o reparti con accessi limitati;
- serbatoi dotati di agitatori verticali, sonde lunghe o gruppi di filtrazione superiori;
- configurazioni con passi d’uomo, coperchi incernierati o bracci di sollevamento;
- impianti compatti con più apparecchiature collocate a distanza ridotta;
- scarichi inferiori che devono alimentare pompe, tubazioni o recipienti mobili;
- processi che richiedono ispezioni interne o frequenti interventi di pulizia;
- installazioni su celle di carico, basamenti, piattaforme o strutture sopraelevate.
Una soluzione standard può essere sufficiente quando il locale è ampio, gli accessori sono semplici e la manutenzione non richiede estrazioni particolari. Diventa invece necessario un approfondimento tecnico quando gli spazi sono limitati, il serbatoio è fortemente accessoriato oppure il processo impone frequenti attività di ispezione e smontaggio.
Quali dati raccogliere prima di definire il serbatoio
Per una verifica attendibile non basta comunicare l’altezza del locale. È opportuno fornire una planimetria o uno schema quotato che comprenda:
Checklist pratica
- altezza libera nel punto di installazione, considerando travi, tubazioni e canalizzazioni;
- larghezza e altezza minima di porte, corridoi e passaggi;
- dimensioni e posizione di scale, rampe, curve e dislivelli;
- quota del pavimento finito e presenza di pendenze, cordoli o bacini di contenimento;
- spazio disponibile sopra, sotto e attorno al serbatoio;
- accessori che devono essere aperti, ruotati, estratti o smontati;
- mezzi disponibili per sollevamento, movimentazione e manutenzione;
- modalità di collegamento a pompe, tubazioni, scarichi e servizi di processo;
- necessità di accesso per pulizia, ispezione o ingresso nel recipiente;
- eventuali ampliamenti o modifiche previste nell’area circostante.
È inoltre utile indicare quali quote rappresentano vincoli assoluti e quali possono essere modificate. Per esempio, l’altezza del soffitto può essere fissa, mentre la posizione di una valvola, il tipo di supporto o il rapporto tra diametro e altezza potrebbero essere adattabili.
Il disegno quotato come strumento di verifica
La documentazione più utile non è una semplice tabella con diametro e altezza, ma un disegno che mostri la configurazione effettiva e identifichi chiaramente i riferimenti delle quote.
Quando gli spazi sono critici, il disegno dovrebbe distinguere:
- dimensioni della carpenteria principale;
- ingombro complessivo con accessori montati;
- quota massima raggiunta dai componenti mobili;
- spazio necessario per estrazione e manutenzione;
- posizione degli attacchi rispetto al pavimento e alle pareti;
- eventuali componenti da montare dopo l’introduzione nel locale.
Per installazioni complesse può essere opportuno confrontare il disegno dell’apparecchiatura con il rilievo dell’ambiente o con il layout tridimensionale dell’impianto. Questo controllo permette di individuare interferenze che difficilmente emergono da una sola quota verticale.
Domande frequenti
L’altezza utile coincide con l’altezza del mantello cilindrico?
Non necessariamente. Può essere utilizzata con questo significato, ma può anche riferirsi a una quota interna operativa. La definizione deve essere esplicitata nel disegno o nella specifica tecnica.
Quanto spazio bisogna lasciare sopra un serbatoio?
Non esiste un margine valido per ogni configurazione. Lo spazio deve consentire apertura, montaggio, estrazione e manutenzione degli accessori superiori previsti.
Gli accessori smontabili rientrano nell’altezza totale?
Dipende dal riferimento dichiarato. È opportuno indicare separatamente l’altezza per il trasporto, quella assemblata e l’ingombro massimo durante l’utilizzo.
È sufficiente controllare le dimensioni del portone?
No. Devono essere verificati l’intero percorso, gli spazi di rotazione, le modalità di presa e l’ingombro del serbatoio durante eventuali inclinazioni.
Un serbatoio già installato può risultare poco accessibile?
Sì. L’installazione fisica non garantisce che valvole, portelli, sonde e agitatori possano essere utilizzati o rimossi in modo pratico.
Prima della capacità, verificare gli ingombri reali
Altezza utile, altezza totale e accessibilità descrivono aspetti differenti dello stesso serbatoio. La prima riguarda una funzione interna definita, la seconda l’ingombro della configurazione considerata, mentre la terza comprende gli spazi necessari per compiere operazioni reali.
La verifica corretta non consiste quindi nel trovare un’unica altezza da confrontare con il locale, ma nel ricostruire una sequenza: ingresso, posizionamento, assemblaggio, collegamento, utilizzo, pulizia e manutenzione.
Prima di approvare una configurazione, ogni quota critica dovrebbe rispondere a tre domande: da dove viene misurata, quali componenti comprende e quale operazione deve rendere possibile. È un controllo semplice, ma evita che pochi centimetri trascurati diventino un problema strutturale per l’intero impianto.
